СИСТЕМА НАРУЖНОЙ ТЕПЛОИЗОЛЯЦИИ ФАСАДОВ ЗДАНИЙ ТЕКС-КОЛОР А2

АЛЬБОМ ТЕХНИЧЕСКИХ РЕШЕНИЙ

Вы можете скачать альбом технических решений полностью по кнопке, либо ознакомиться постранично

СКАЧАТЬ АЛЬБОМ

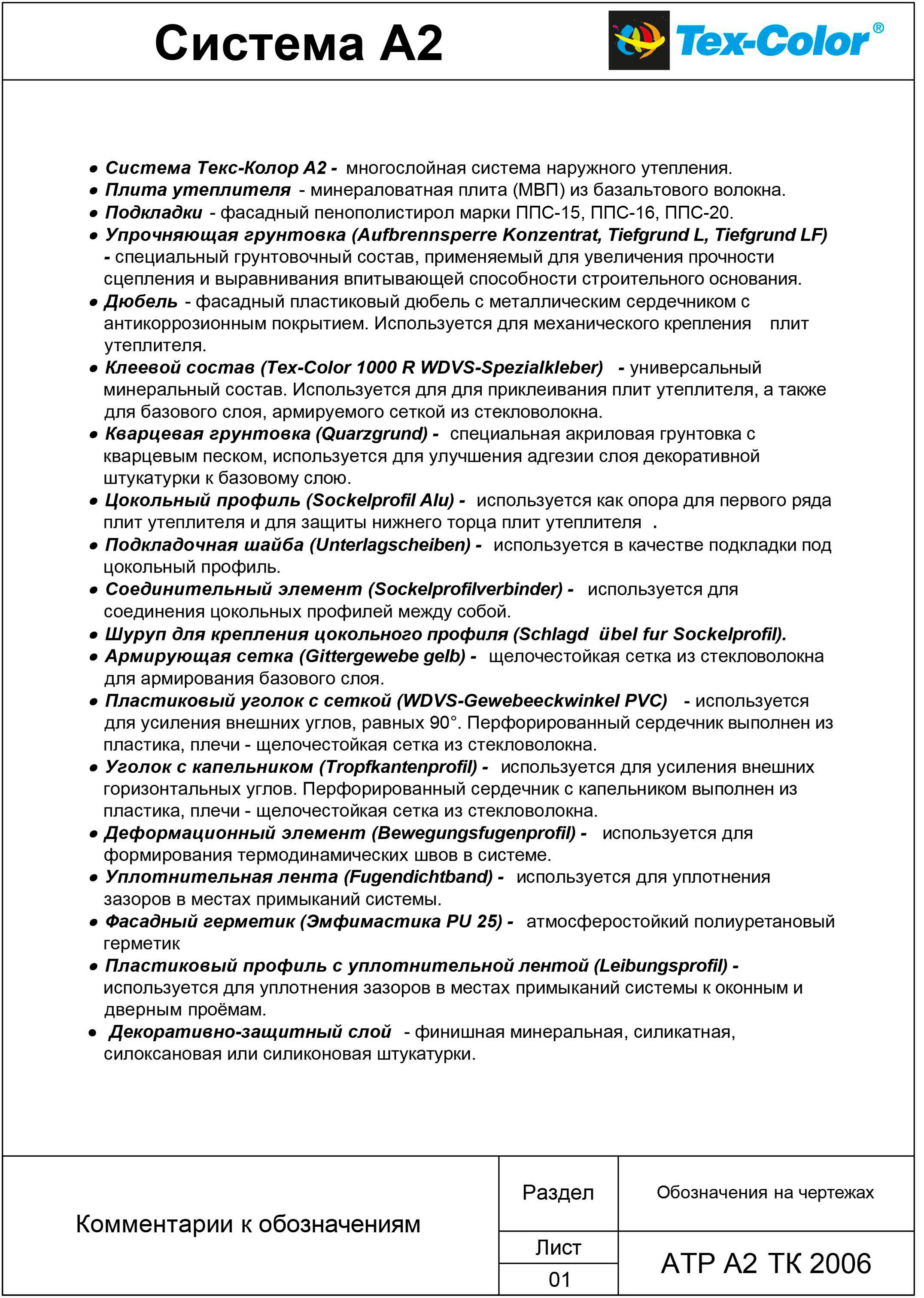

Лист 01. Комментарии к обозначениям

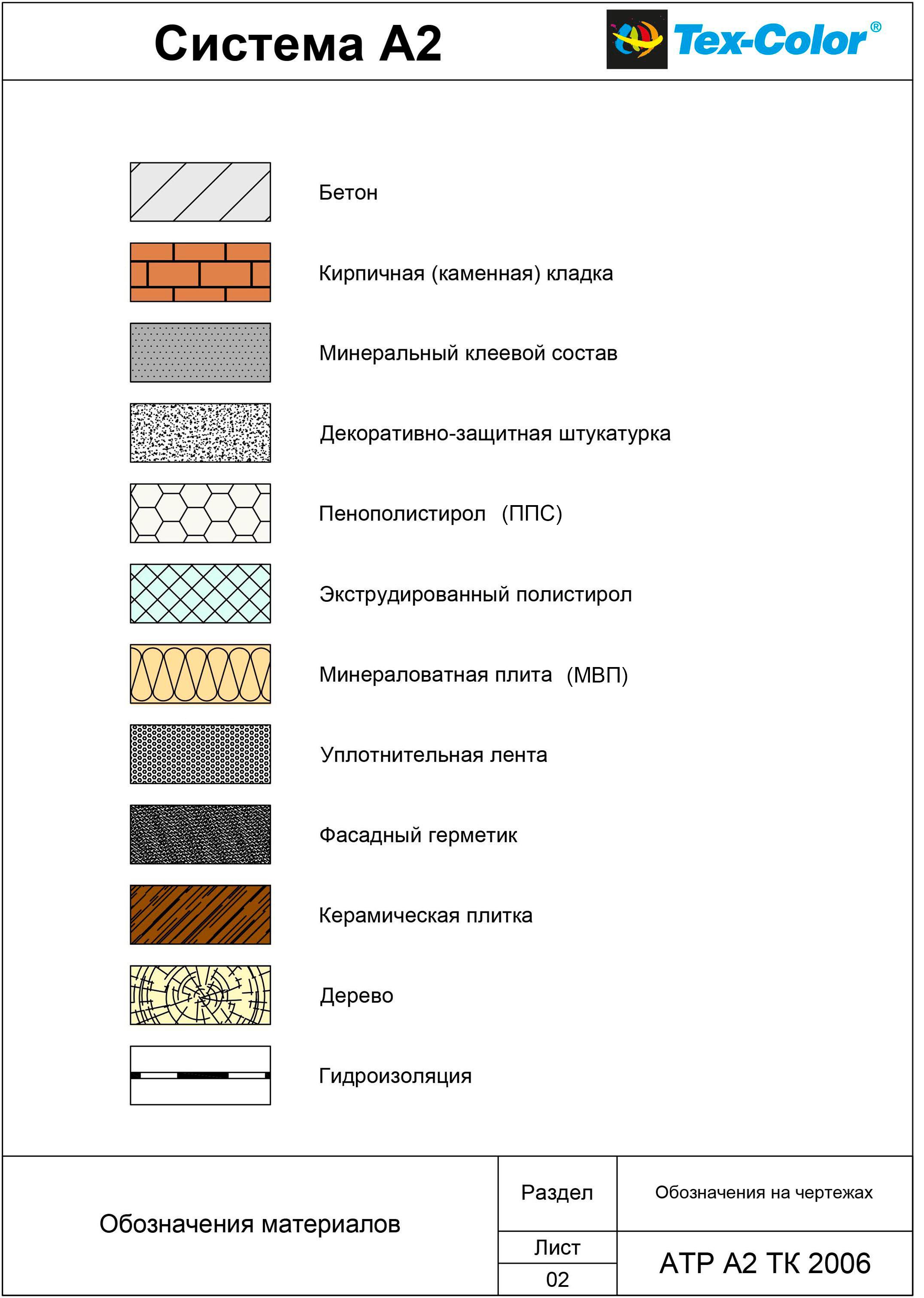

Лист 02. Обозначение материалов

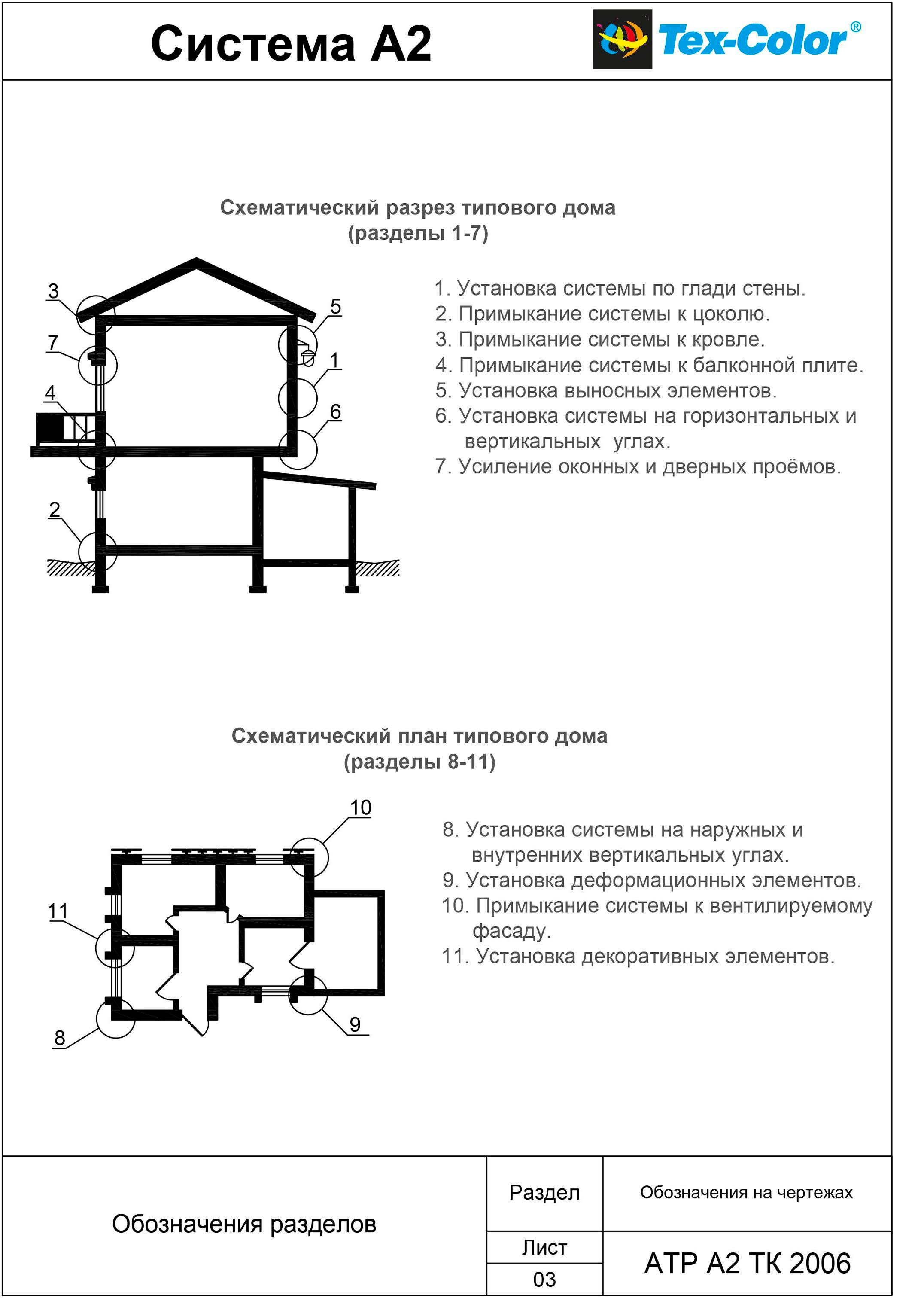

Лист 03. Обозначения разделов

Лист 1.1. Расположение слоев в системе А2

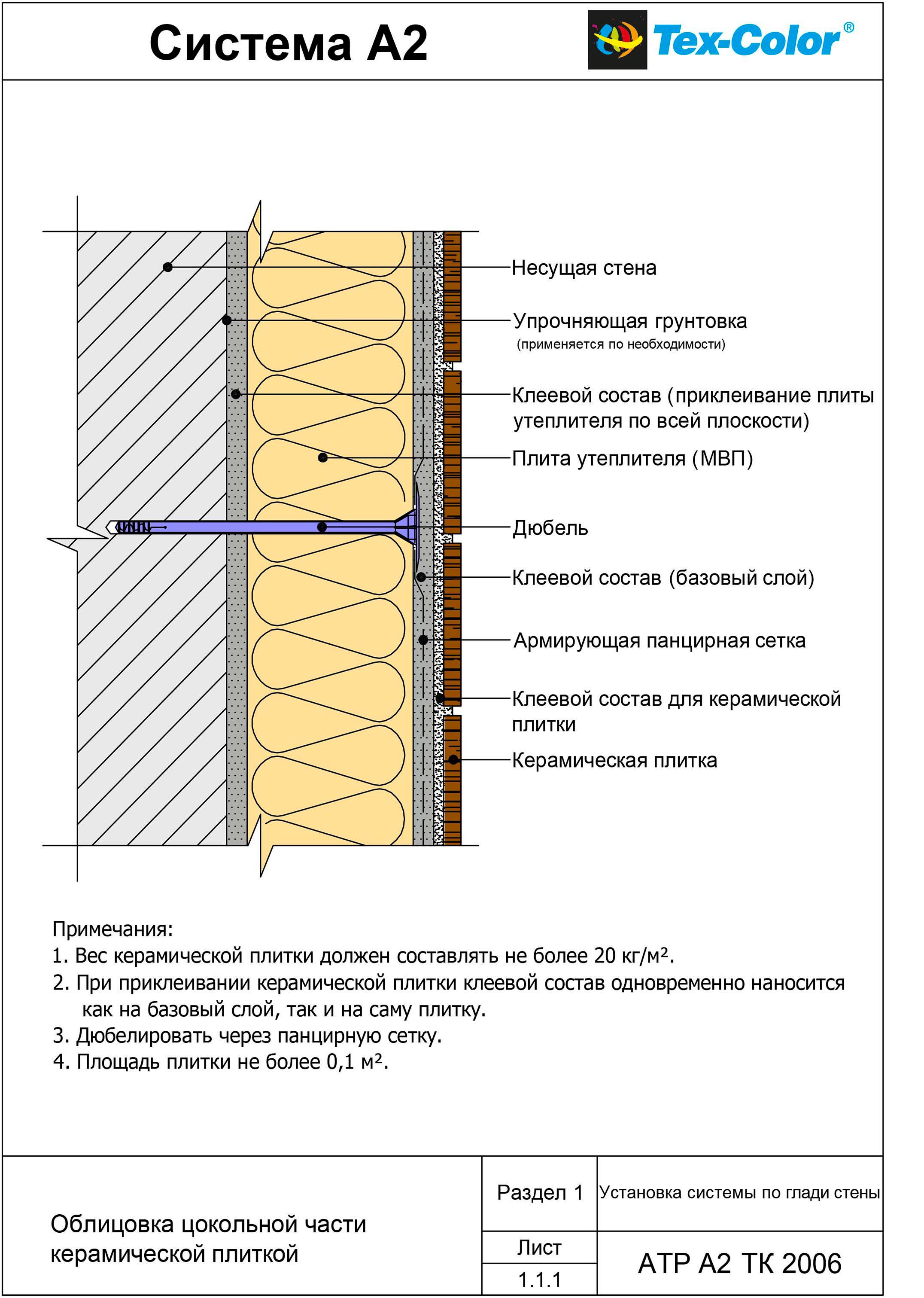

Лист 1.1.1. Облицовка цокольной части керамической плиткой

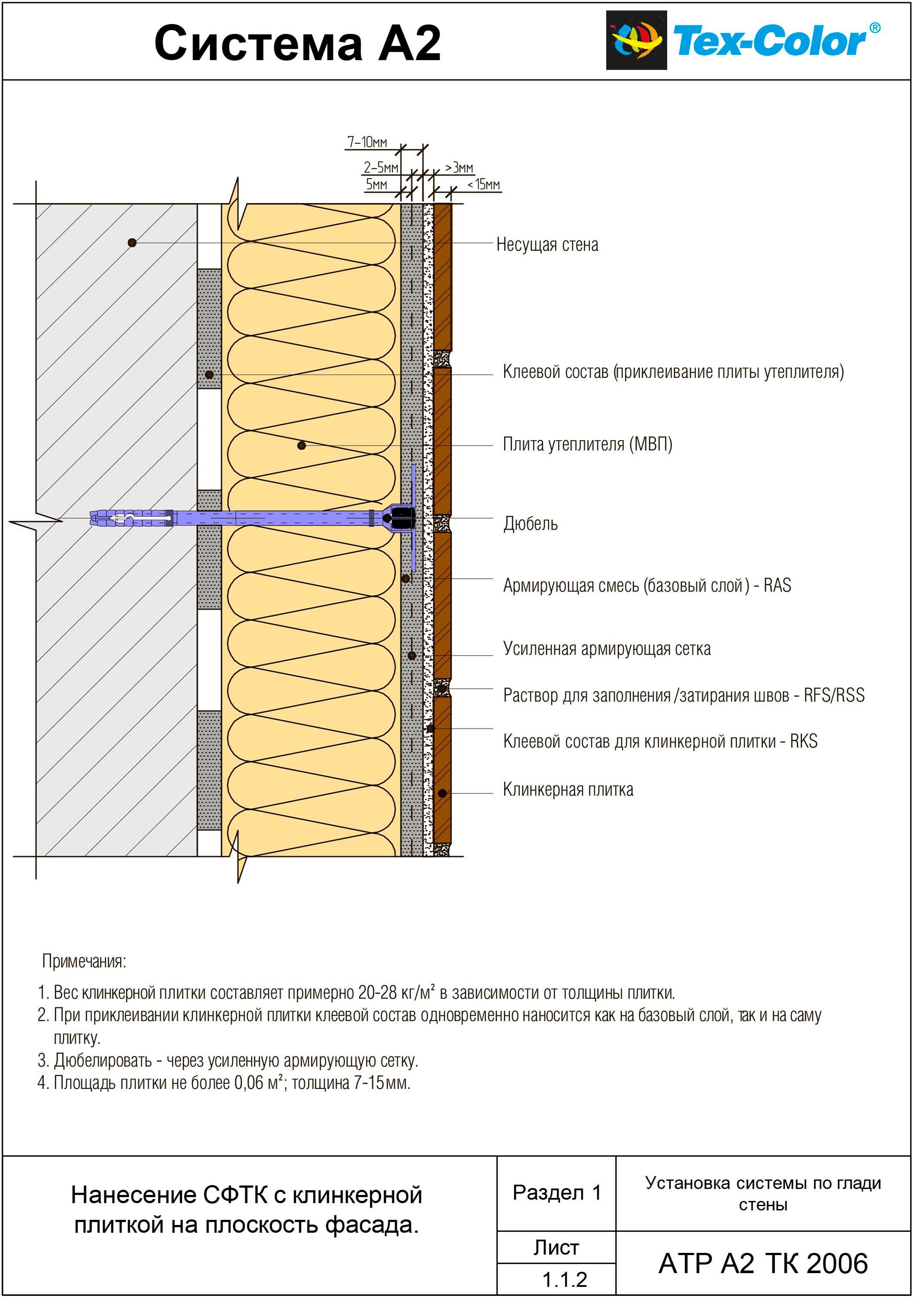

Лист 1.1.2. Нанесение СФТК с клинкерной плиткой на плоскость фасада

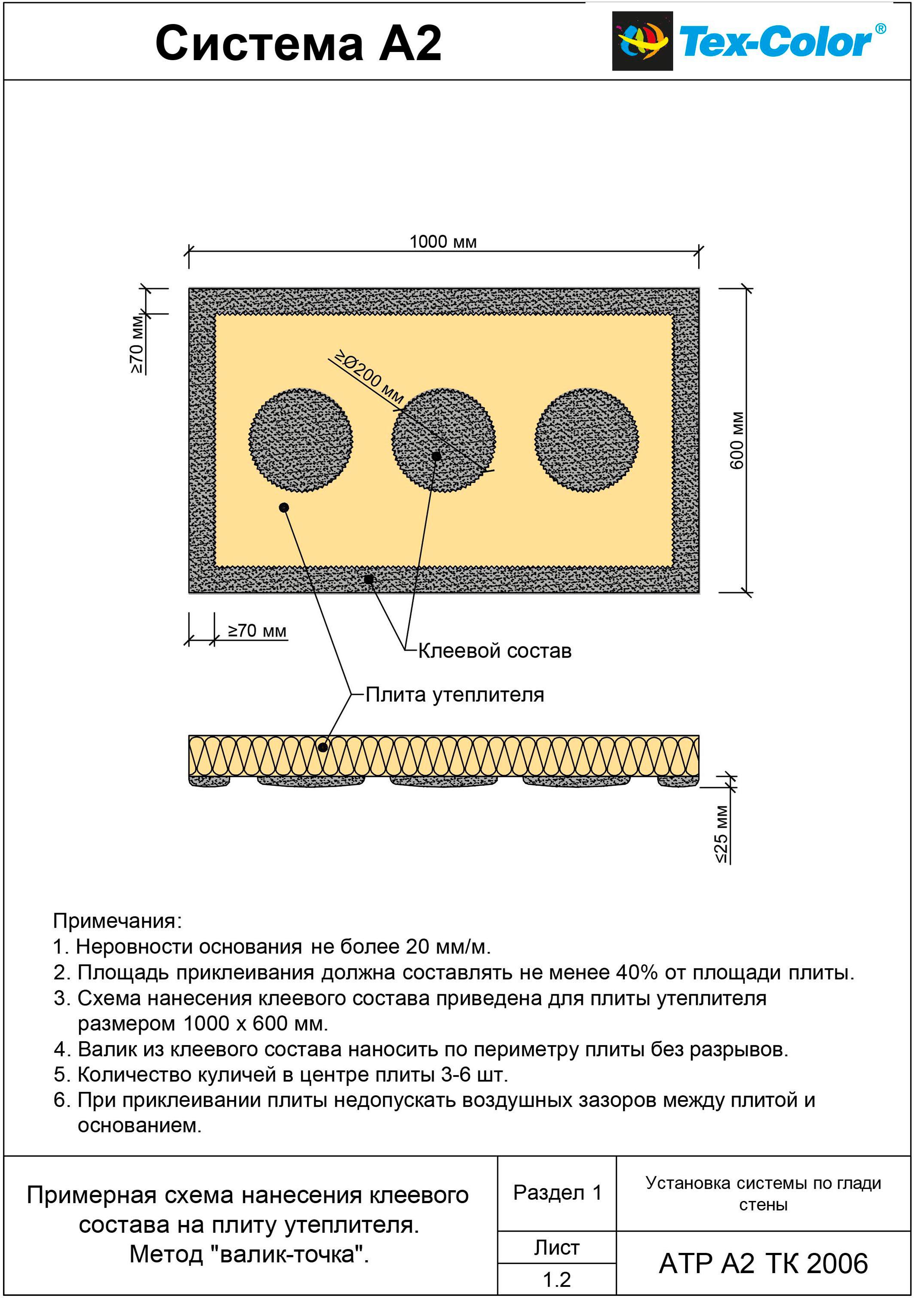

Лист 1.2. Примерная схема нанесения клеевого состава на плиту утеплителя. Метод "валик-точка"

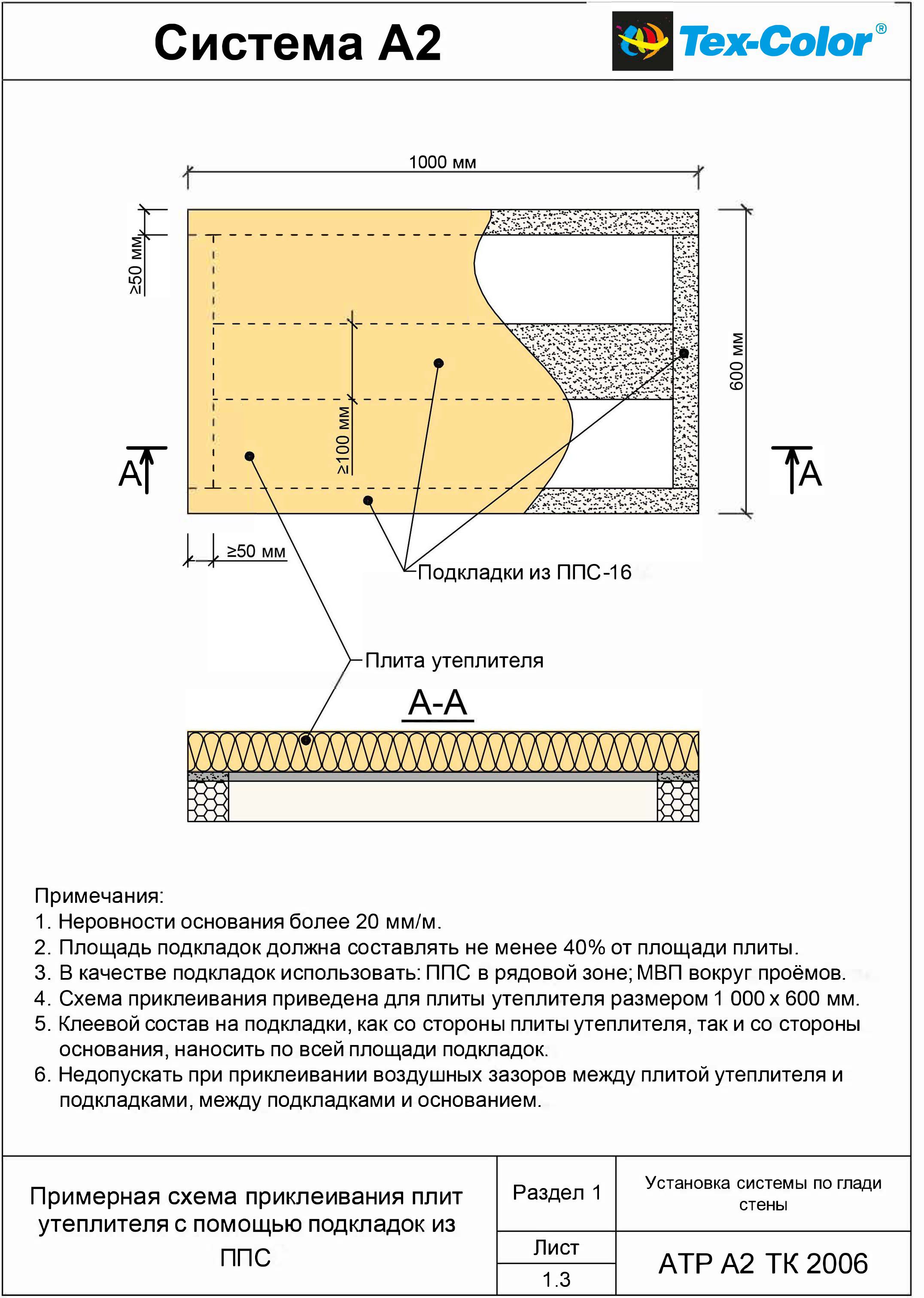

Лист 1.3. Примерная схема приклеивания плит утеплителя с помощью подкладок из ППС

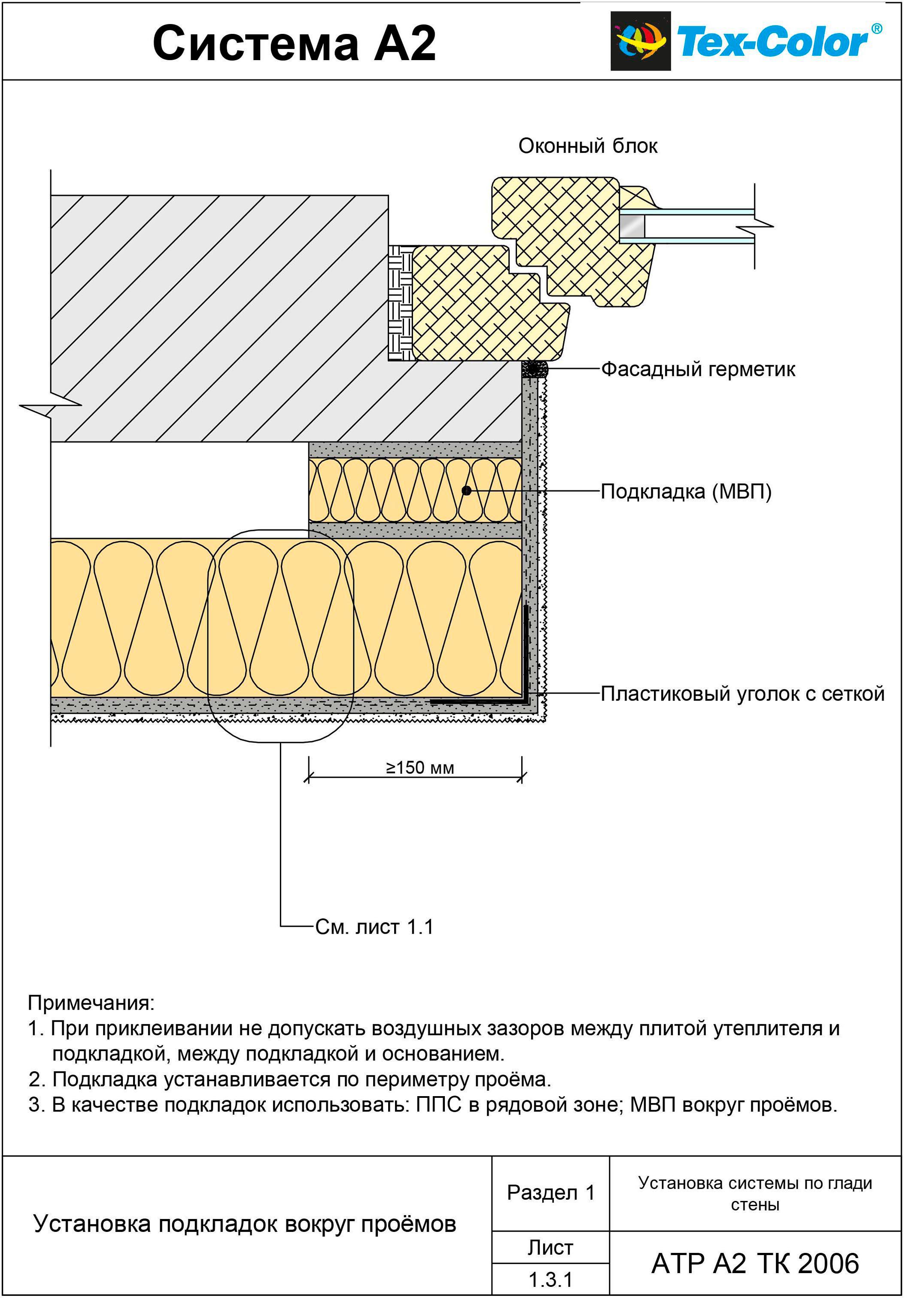

Лист 1.3.1. установка подкладок вокруг проёмов

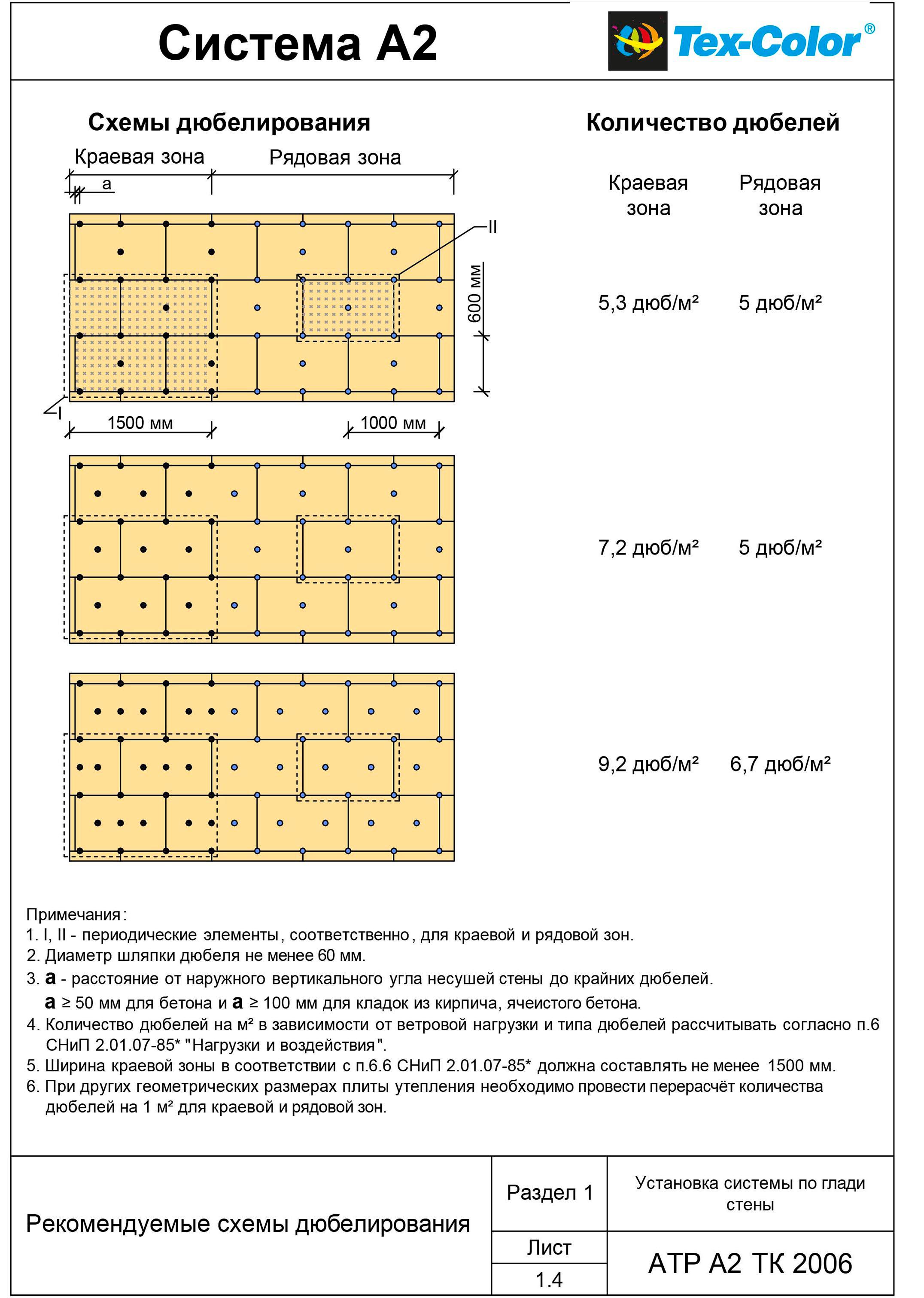

Лист 1.4. Рекомендуемые схемы дюбелирования

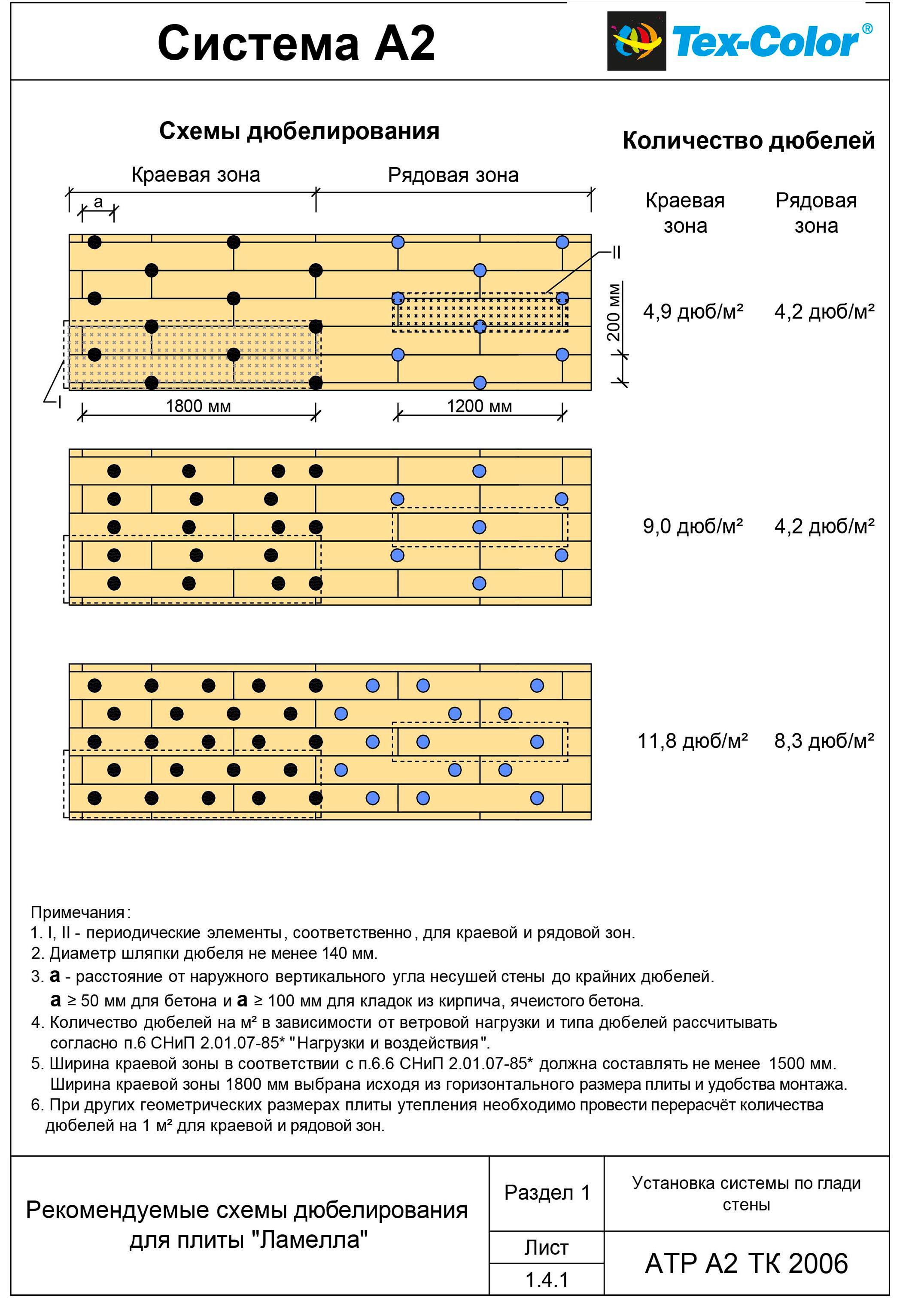

Лист 1.4.1. Рекомендуемые схемы дюбелирования для плиты "Ламелла"

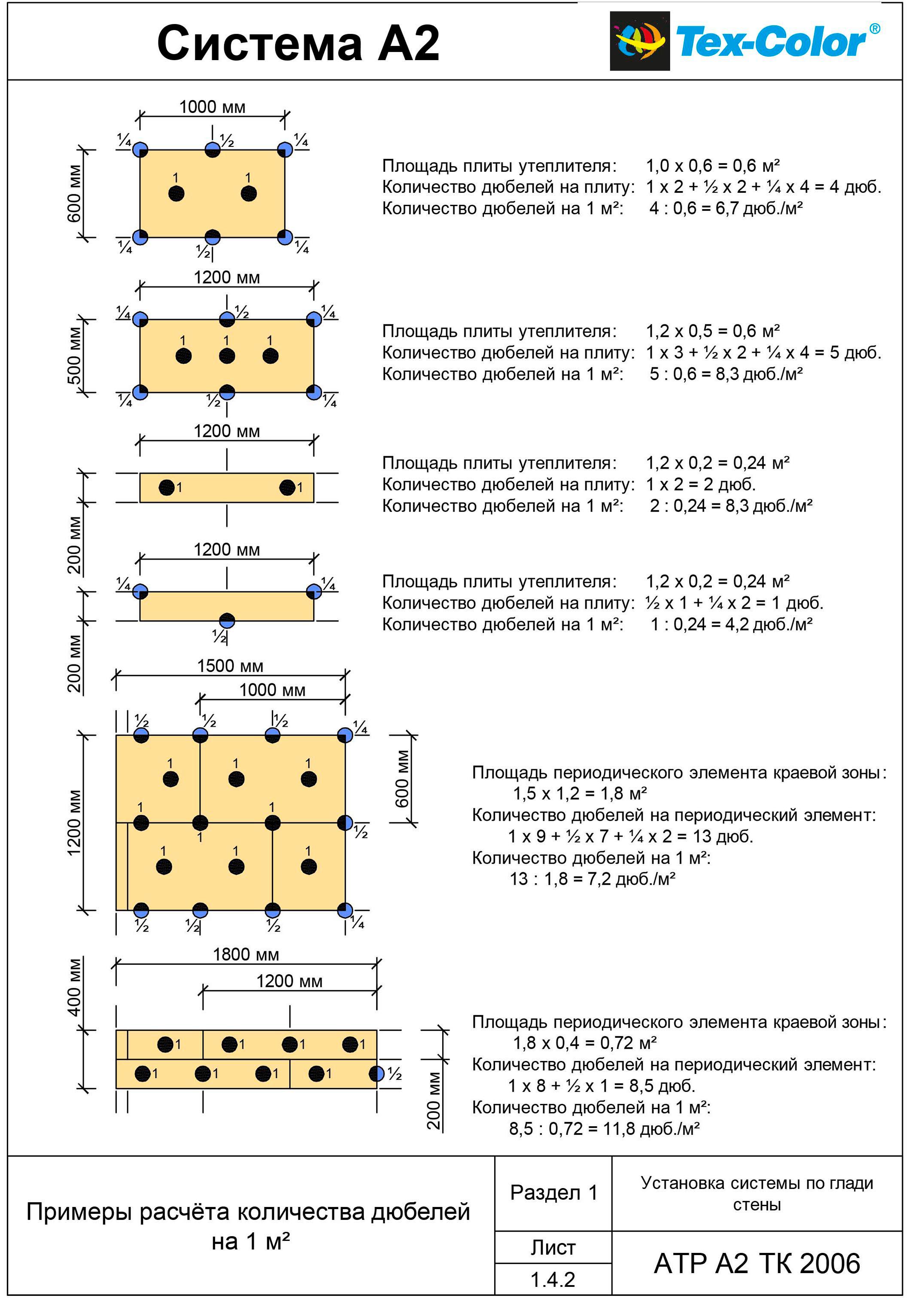

Лист 1.4.2. Примеры расчёта количества дюбелей на 1м²

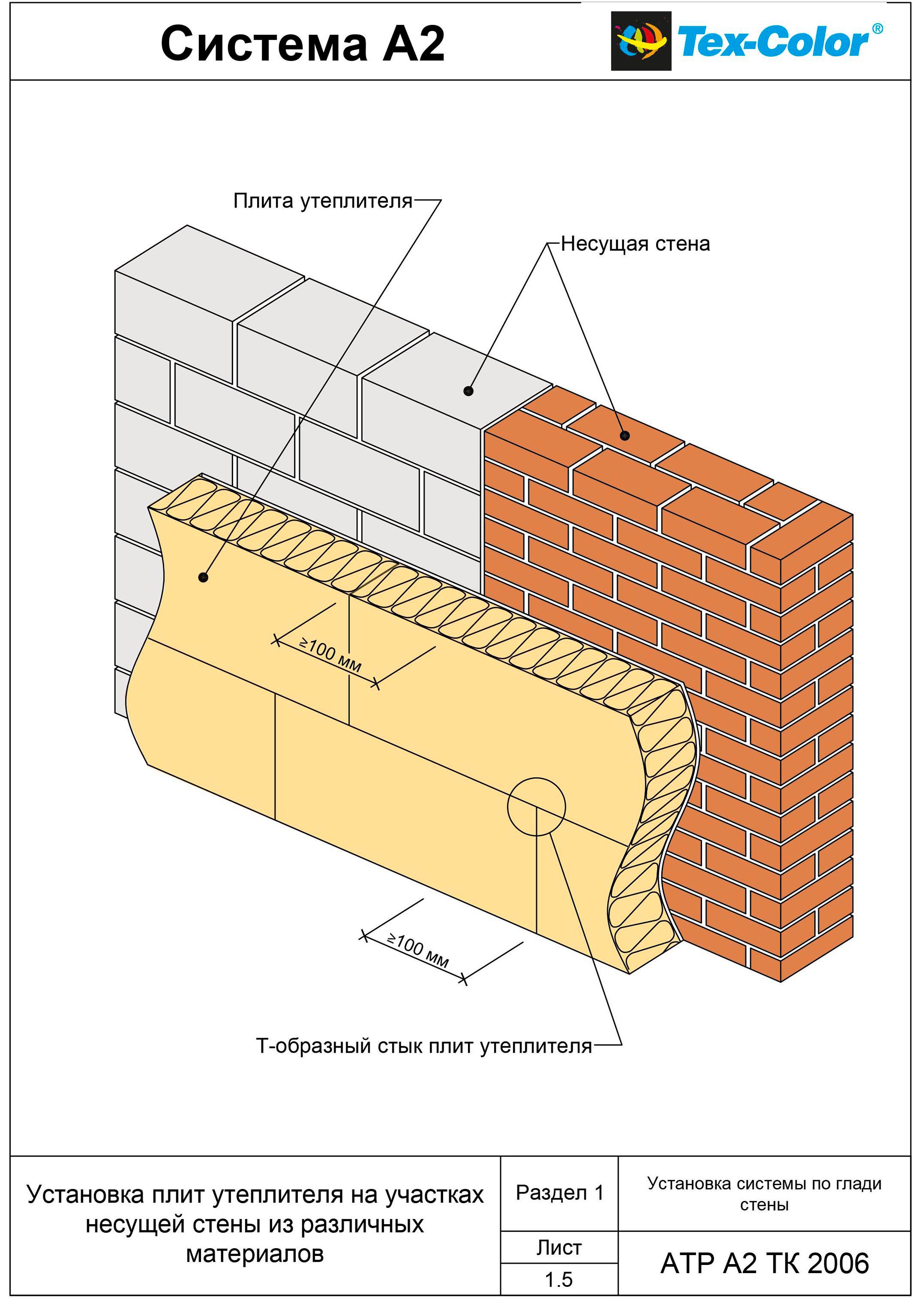

Лист 1.5. Установка плит утеплителя на участках несущей стены из различных материалов

Лист 1.6. Установка плит утеплителя на участках с различной толщиной несущей стены

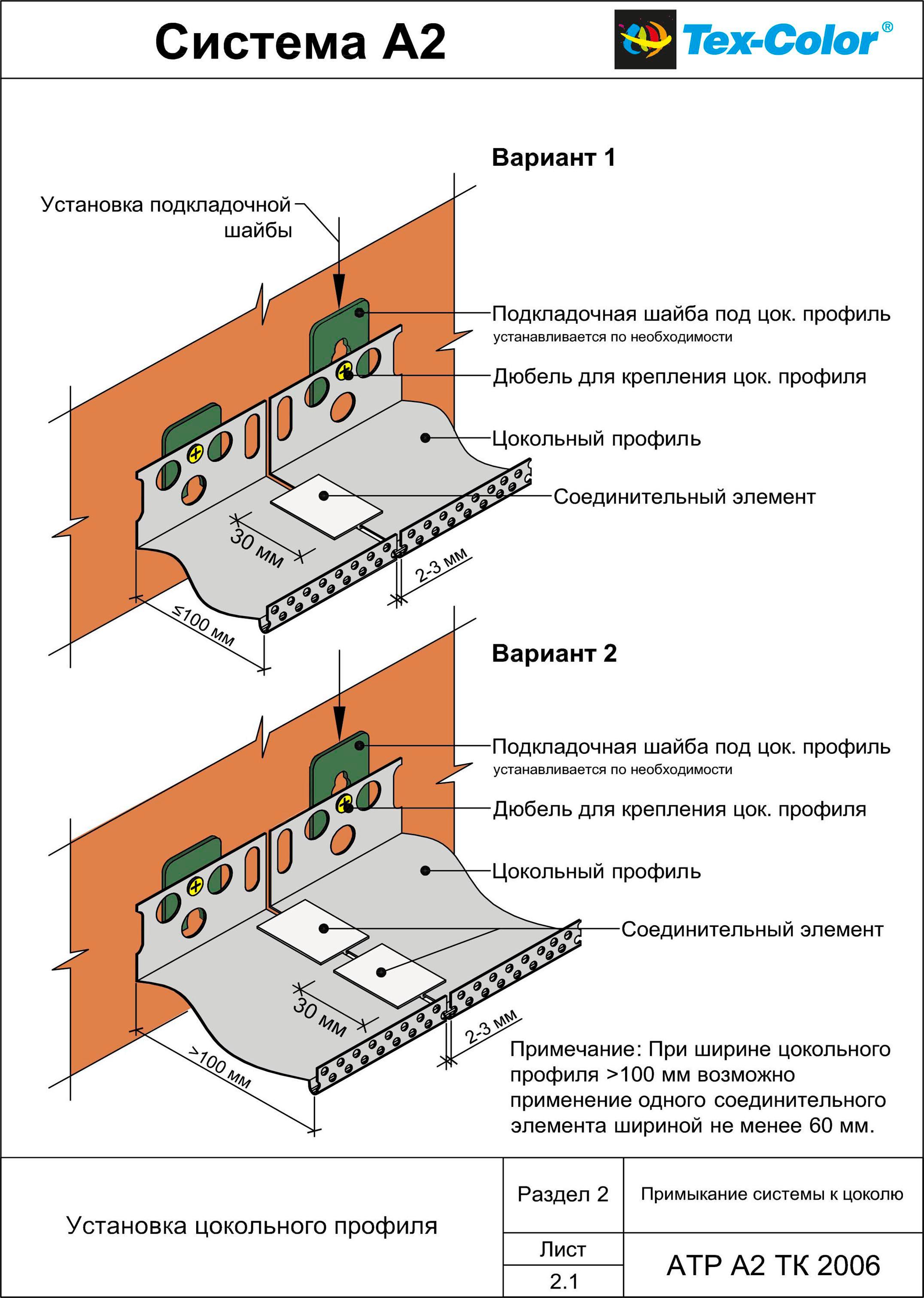

Лист 2.1. Установка цокольного профиля

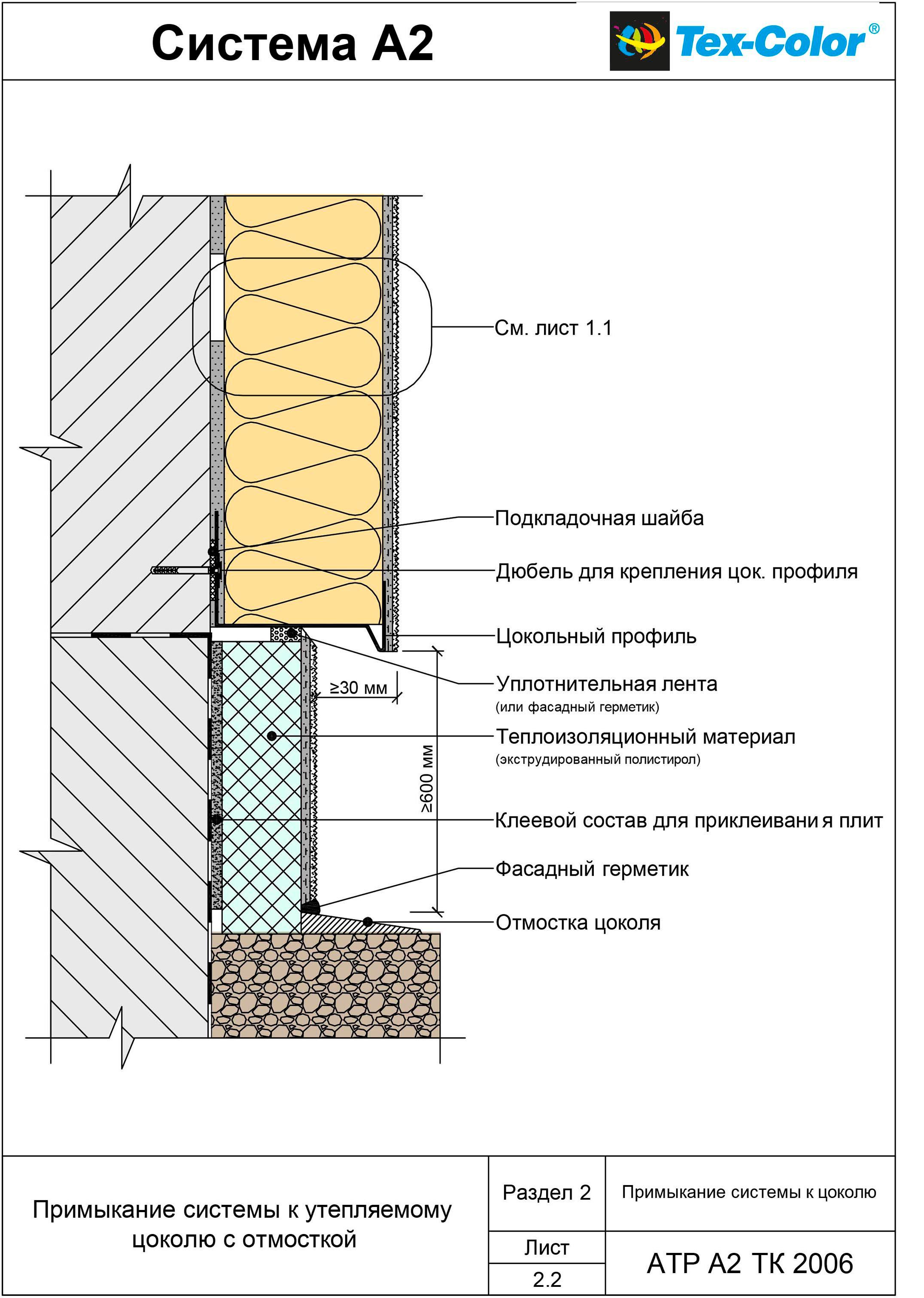

Лист 2.2. Примыкание системы к утепляемому цоколю с отмосткой

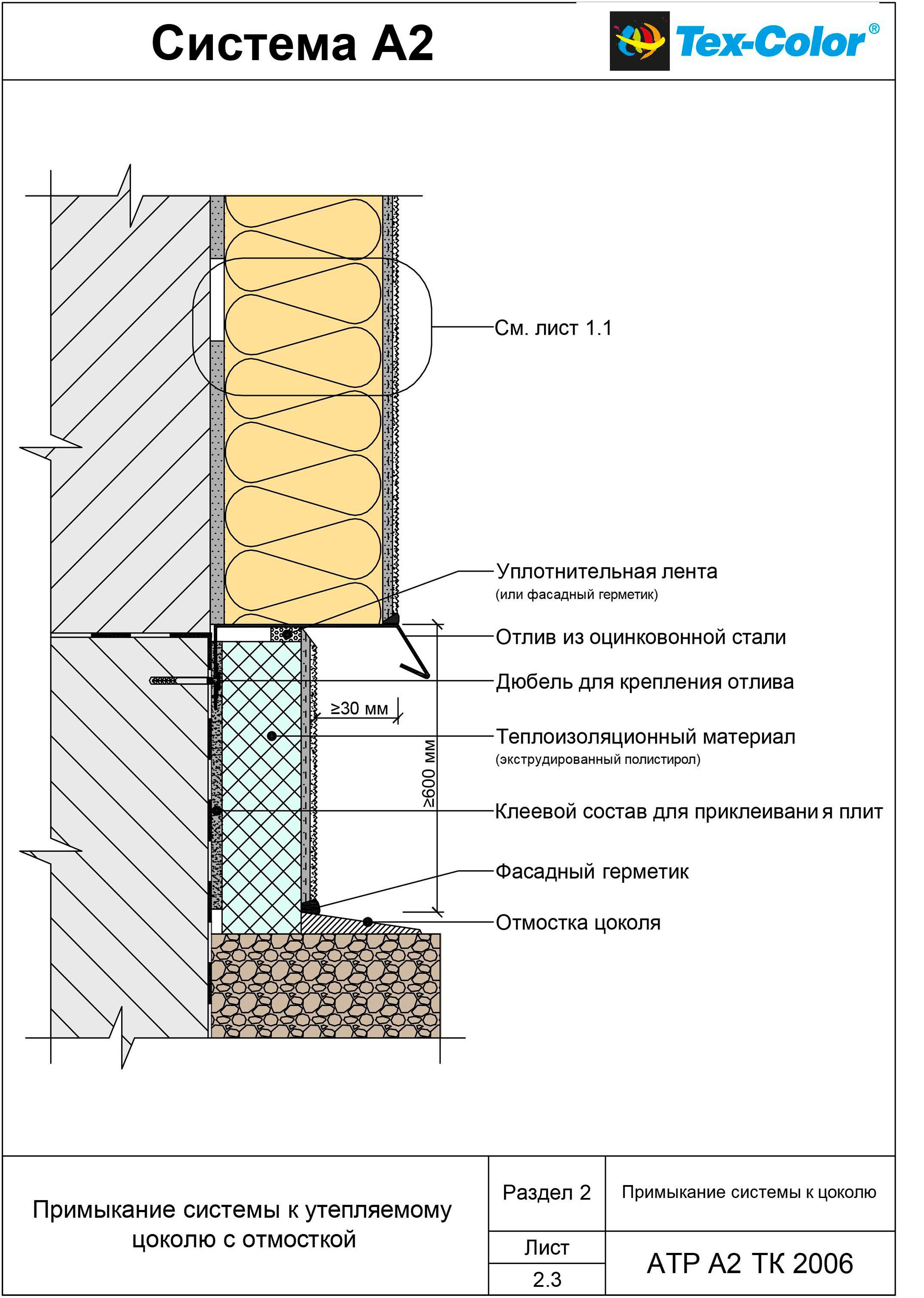

Лист 2.3. Примыкание системы к утепляемому цоколю с отмосткой

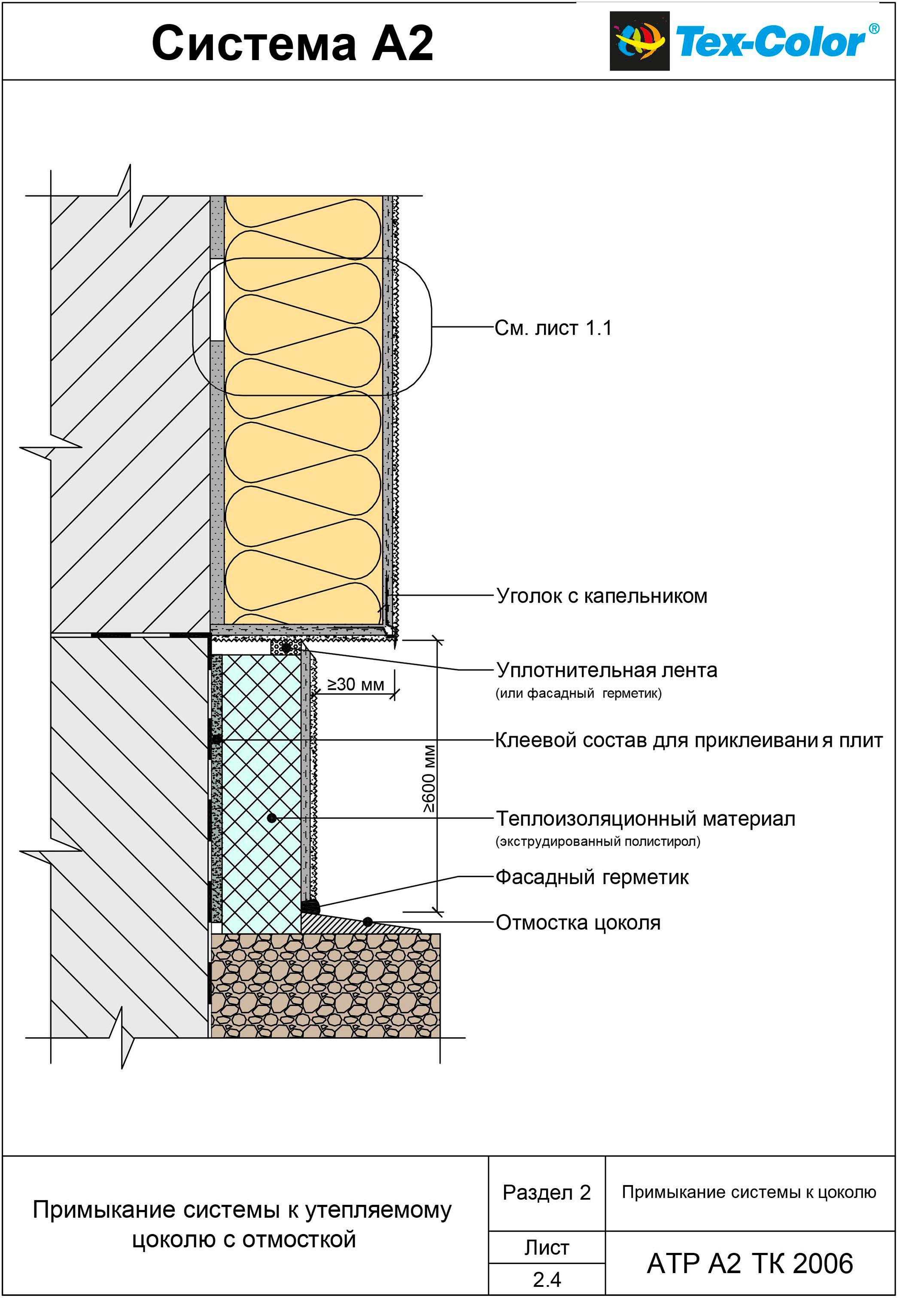

Лист 2.4. Примыкание системы к утепляемому цоколю с отмосткой

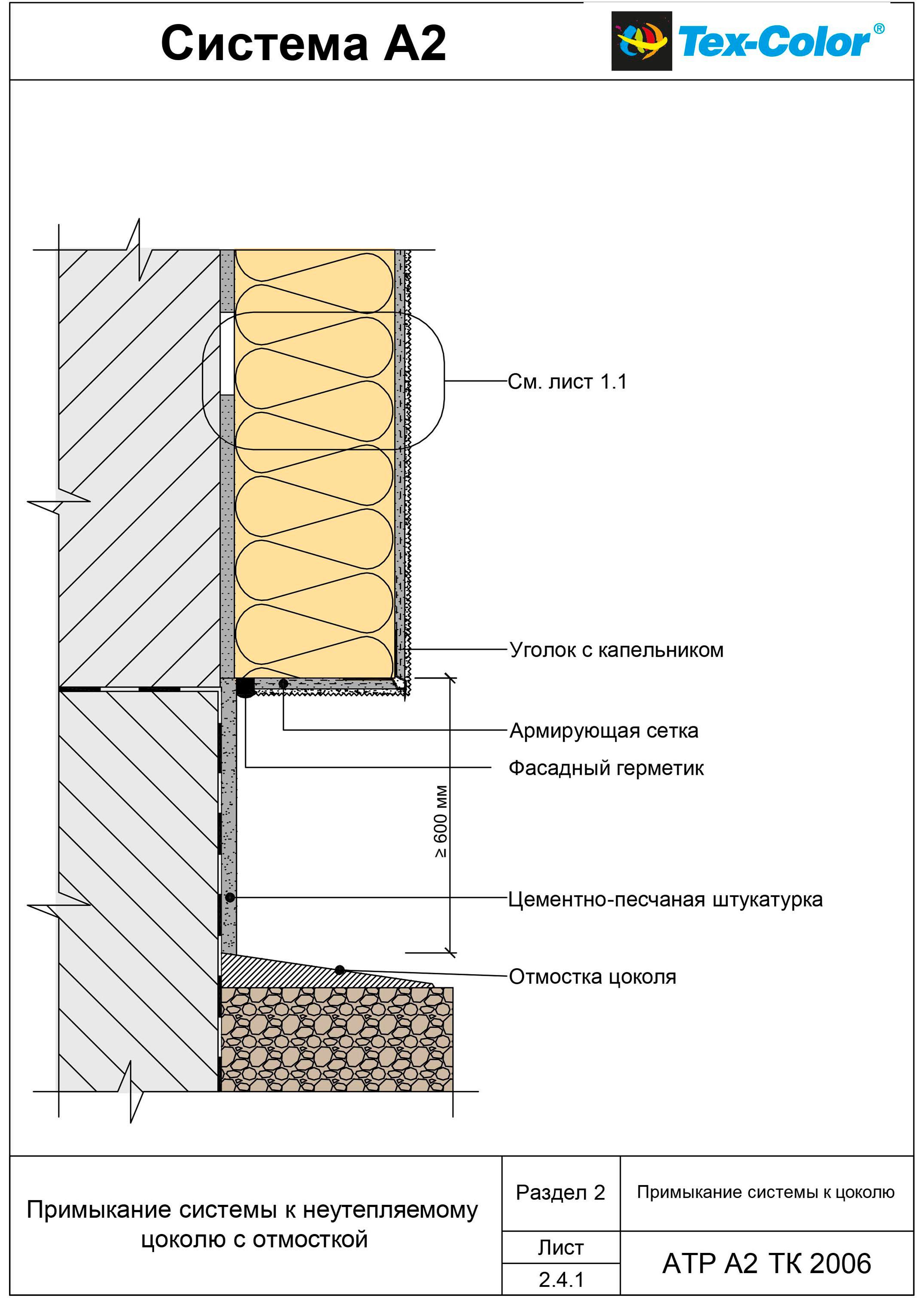

Лист 2.4.1. Примыкание системы к неутепляемому цоколю с отмосткой

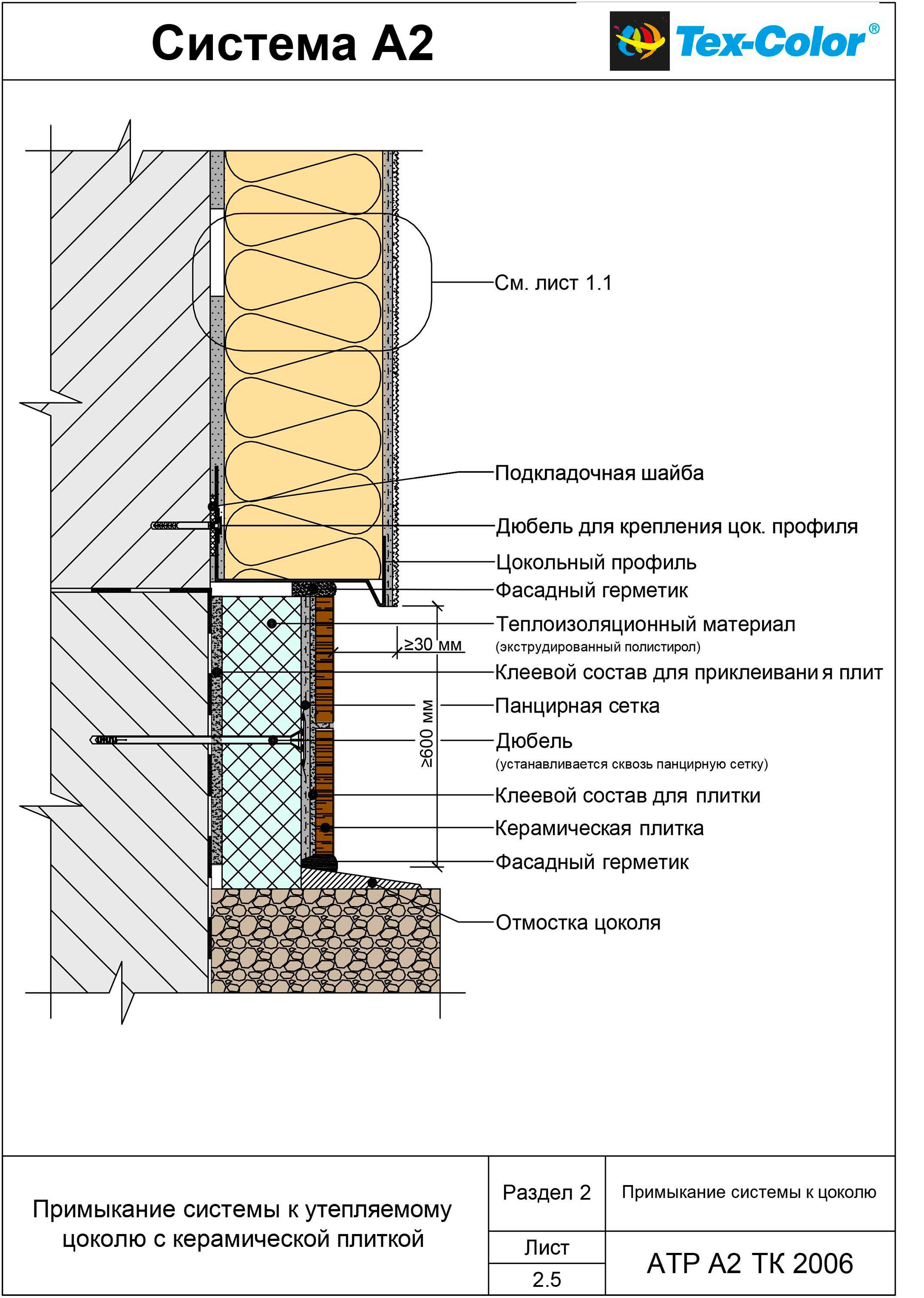

Лист 2.5. Примыкание системы к утепляемому цоколю с керамической плиткой

Лист 2.6. Примыкание системы к утепляемому цоколю с отмосткой

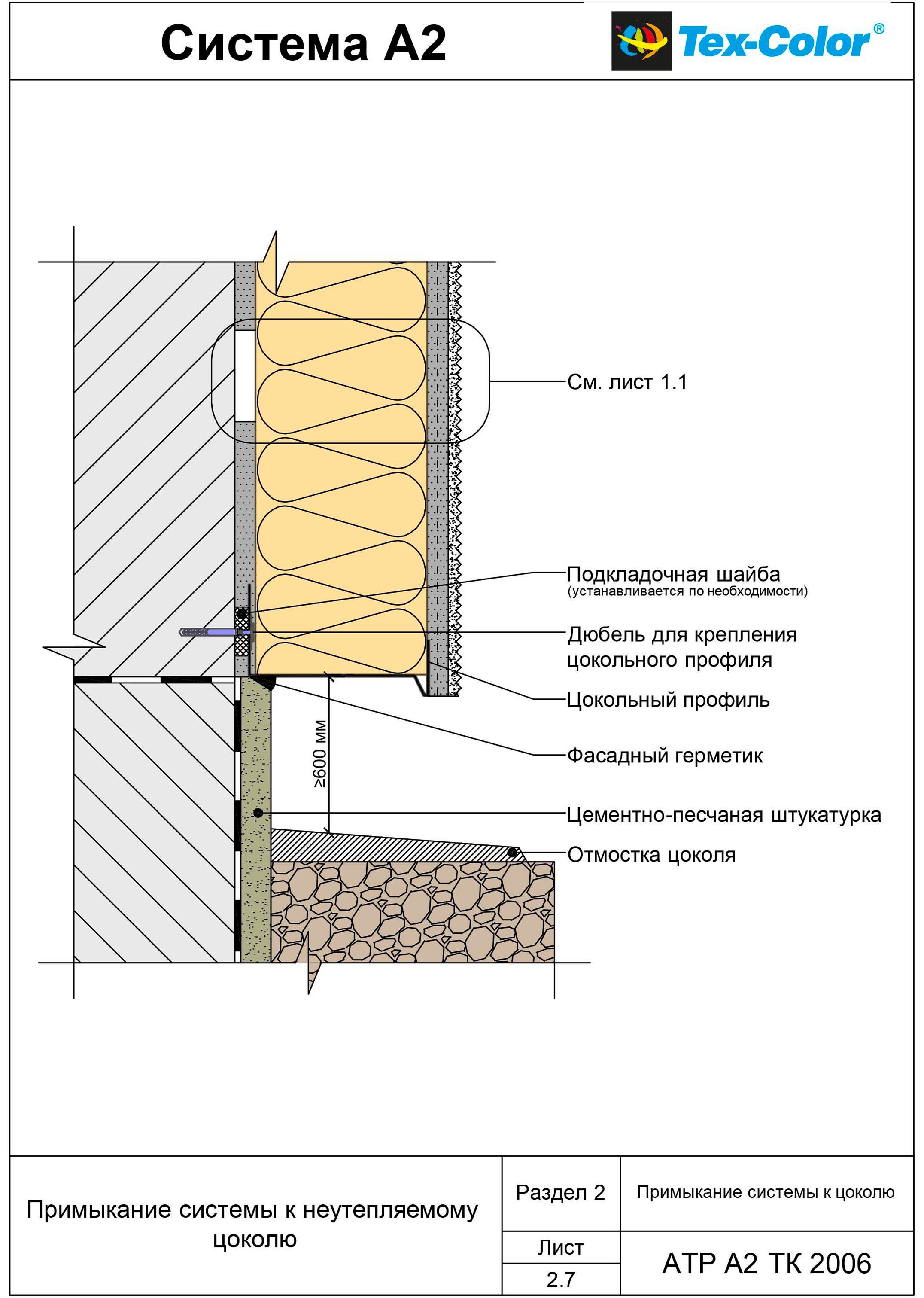

Лист 2.7. Примыкание системы к неутепляемому цоколю

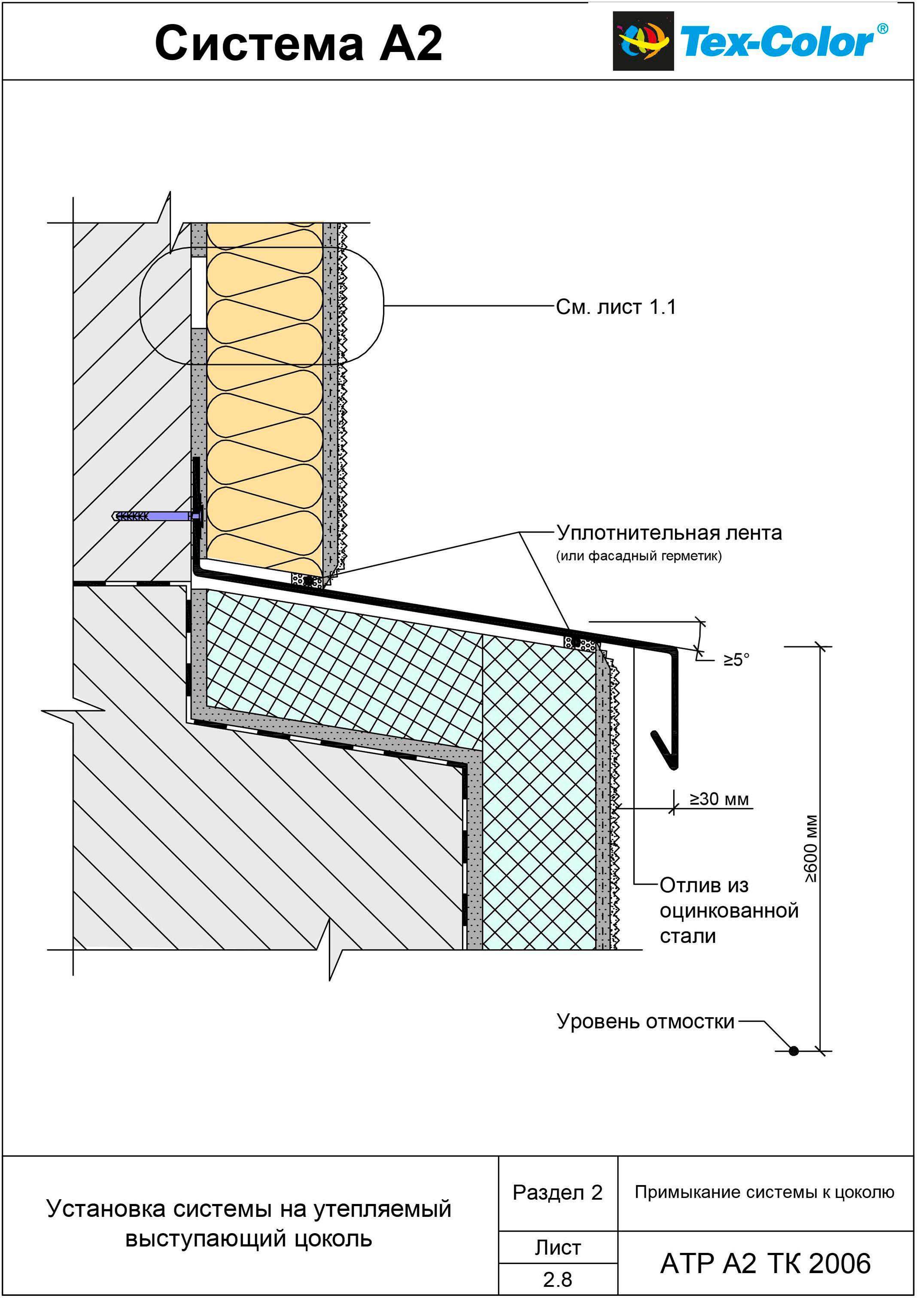

Лист 2.8. Установка системы на утепляемый выступающий цоколь

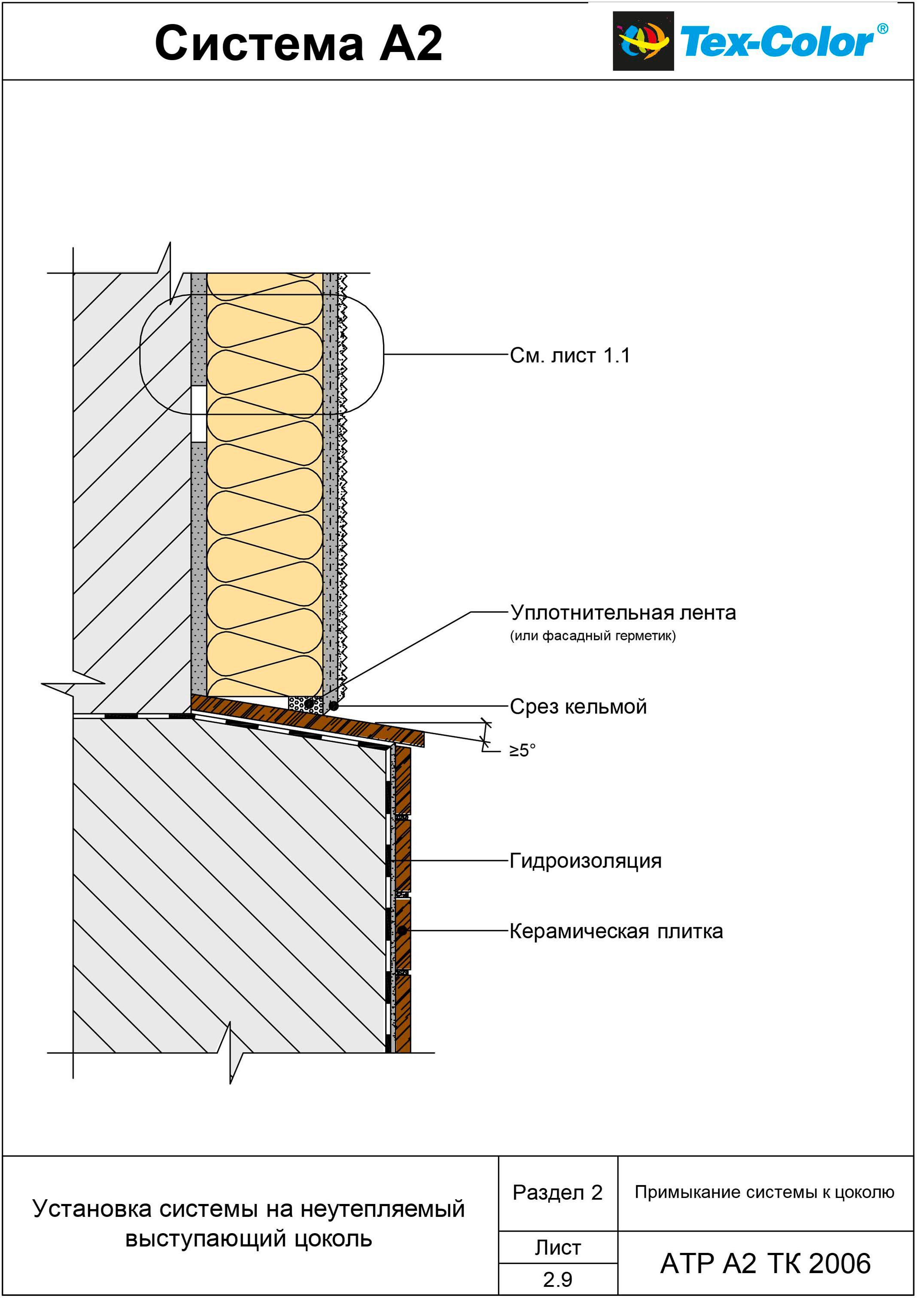

Лист 2.9. Установка системы на неутепляемый выступающий цоколь

Лист 2.10. Установка системы на неутепляемый выступающий цоколь

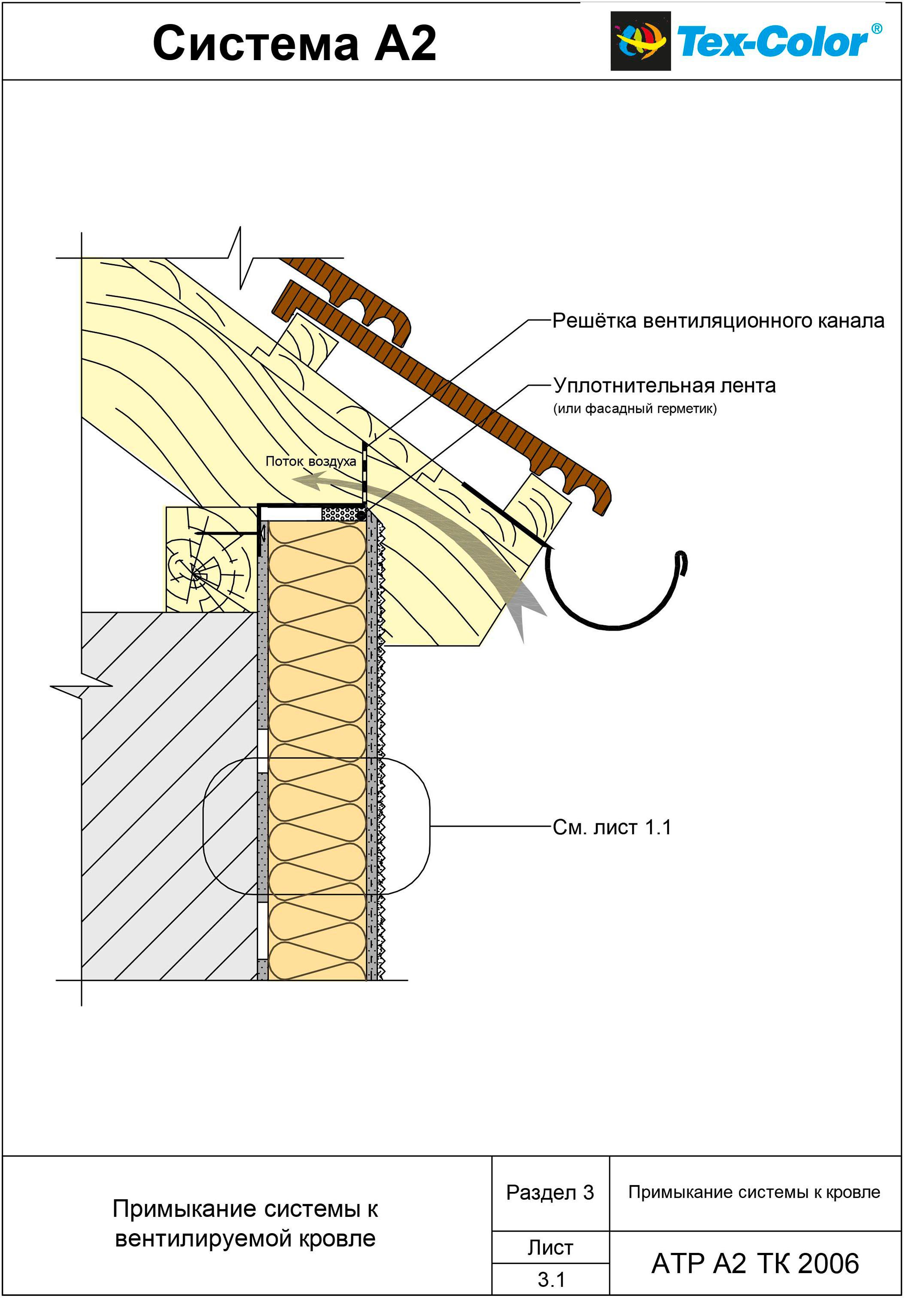

Лист 3.1. Примыкание системы к вентилируемой кровле

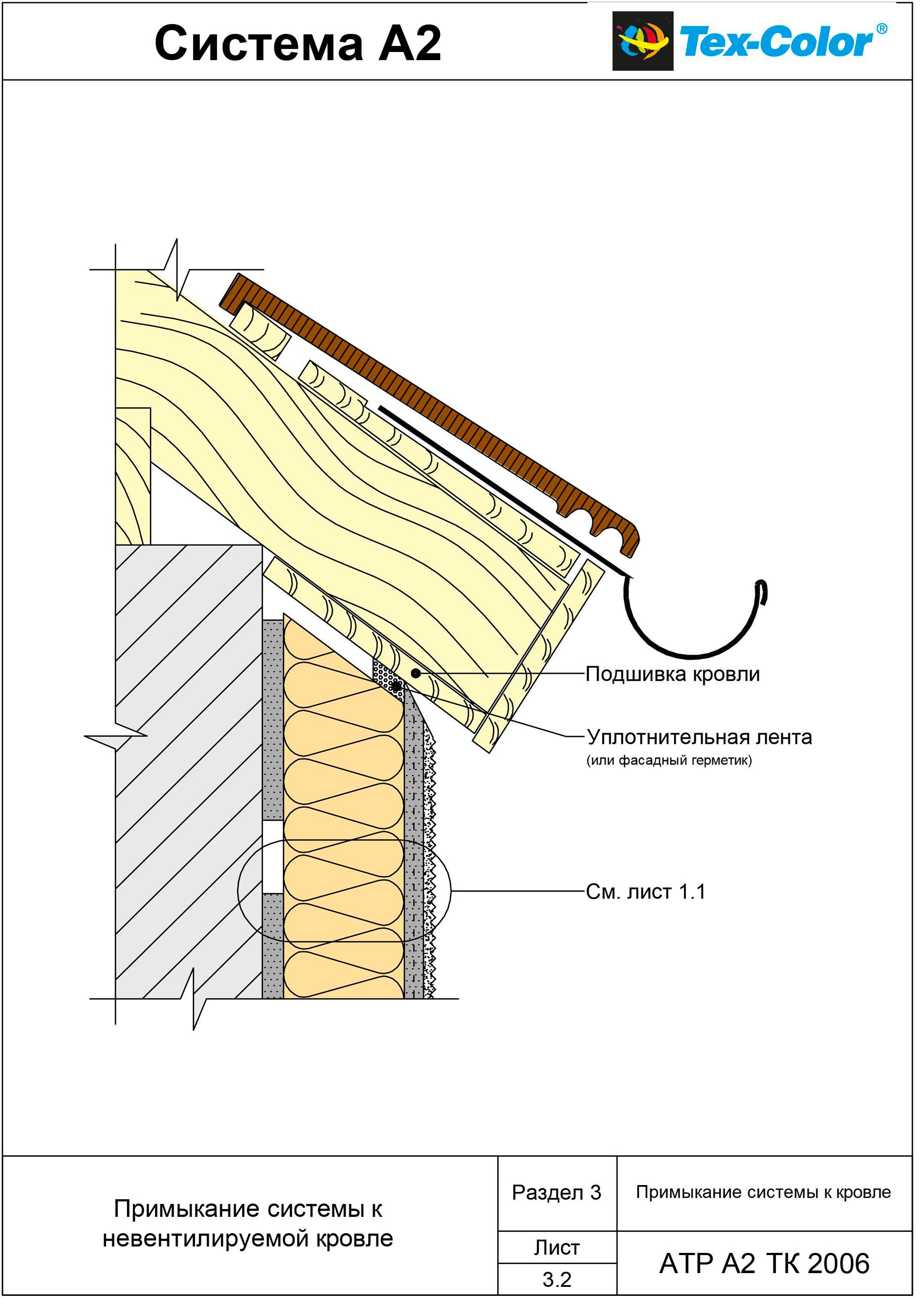

Лист 3.2. Примыкание системы к невентилируемой кровле

Лист 3.2.1. Примыкание системы к односкатной кровле

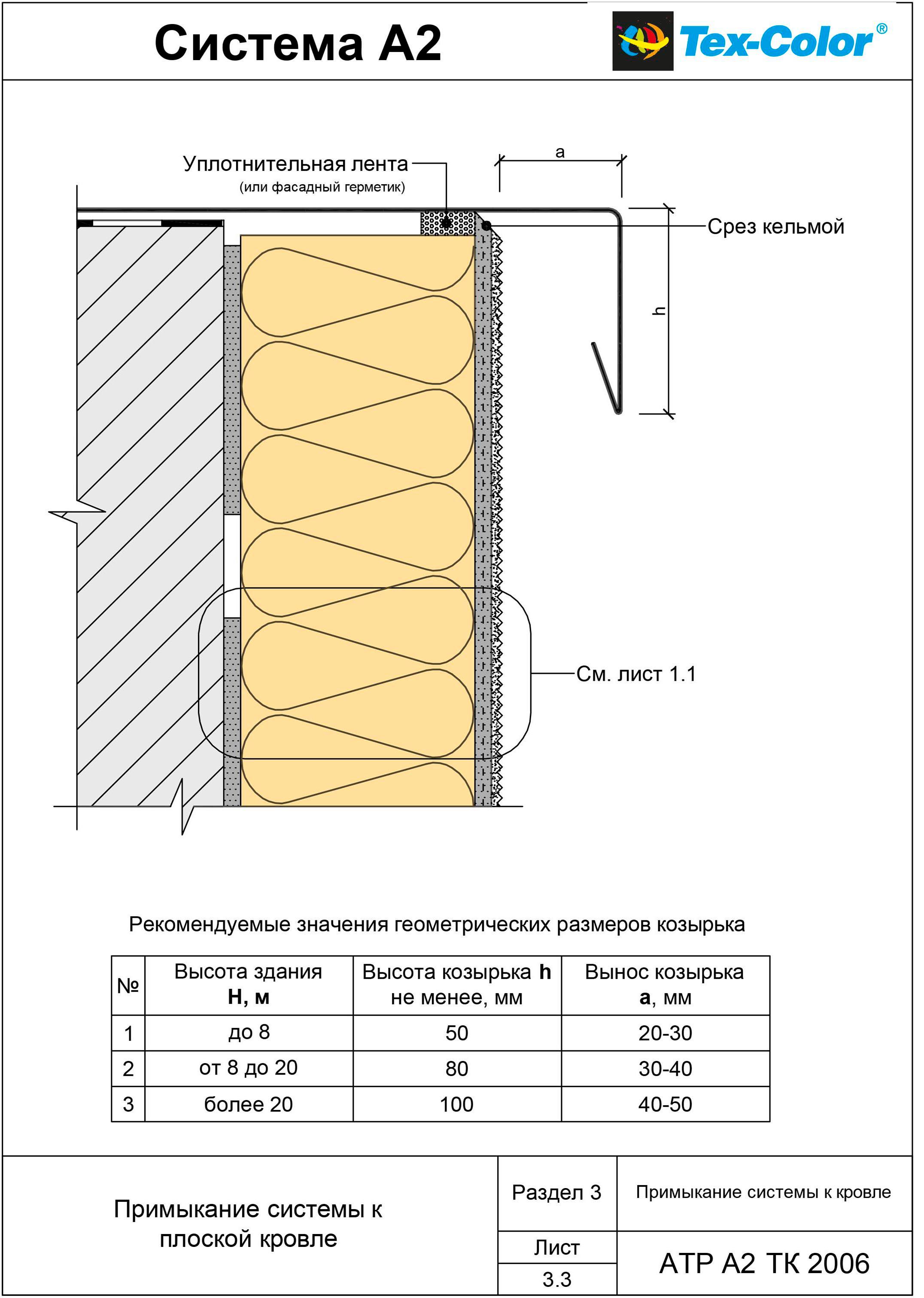

Лист 3.3. Примыкание системы к плоской кровле

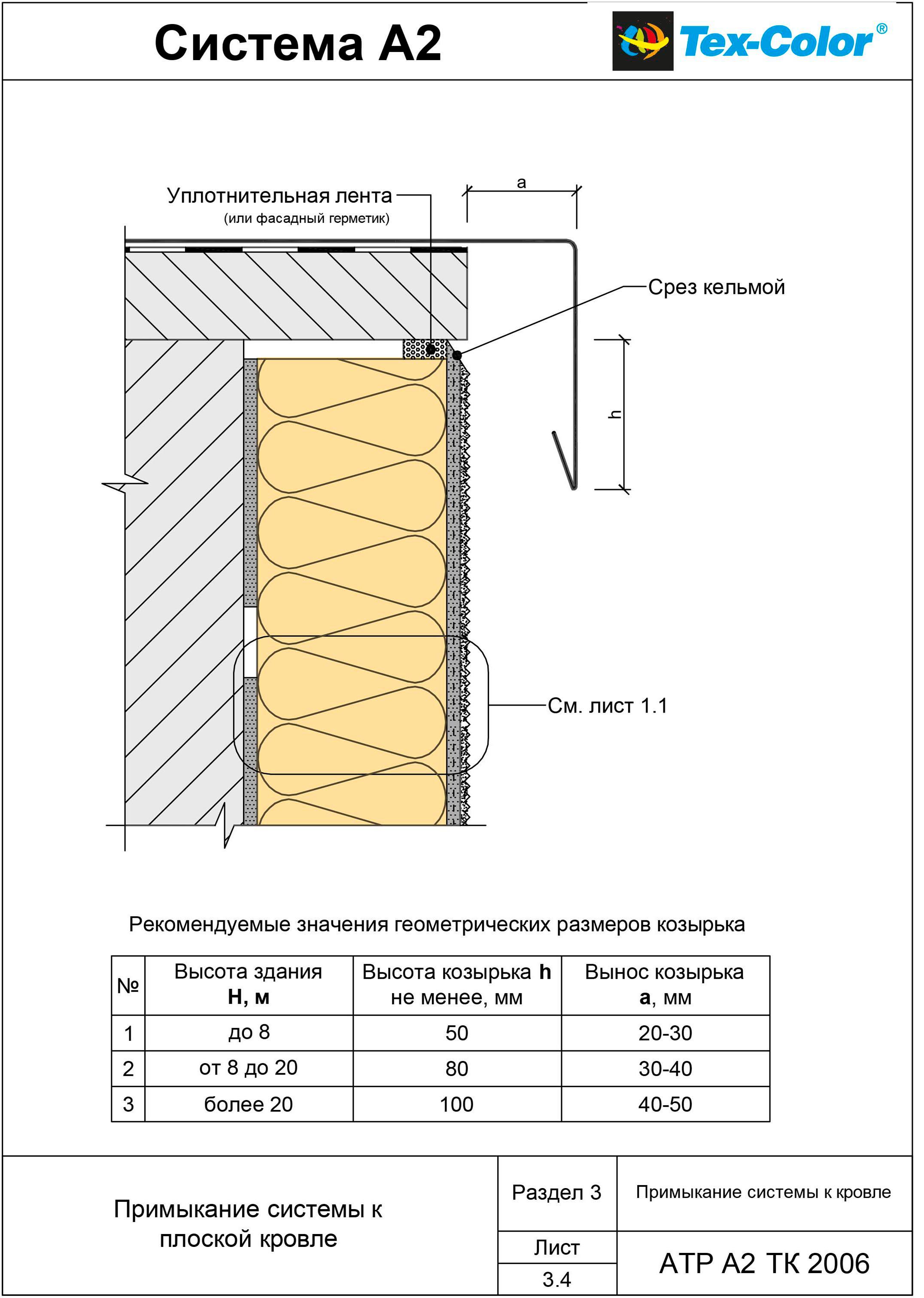

Лист 3.4. Примыкание системы к плоской кровле

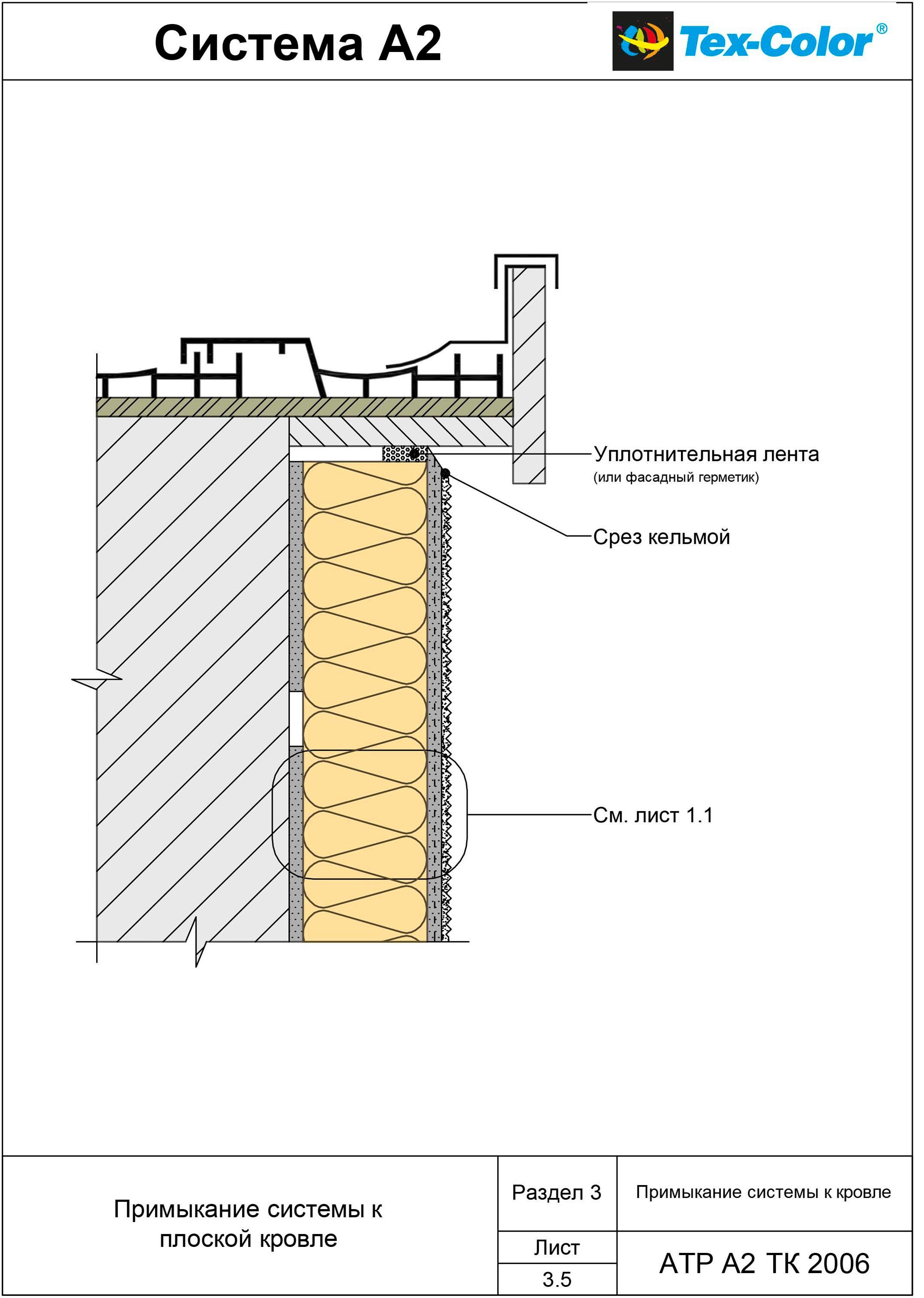

Лист 3.5. Примыкание системы к плоской кровле

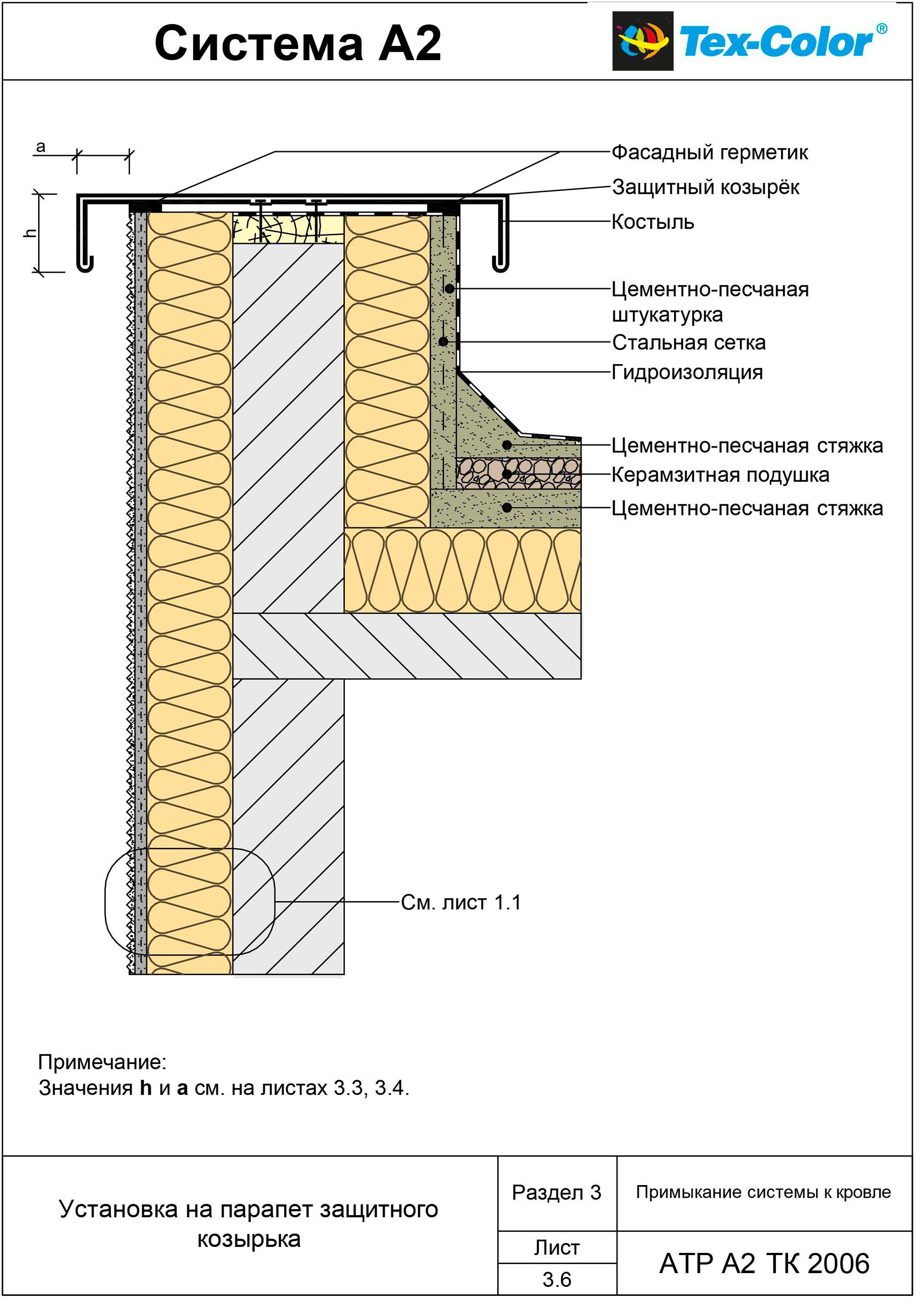

Лист 3.6. Установка на парапет защитного козырька

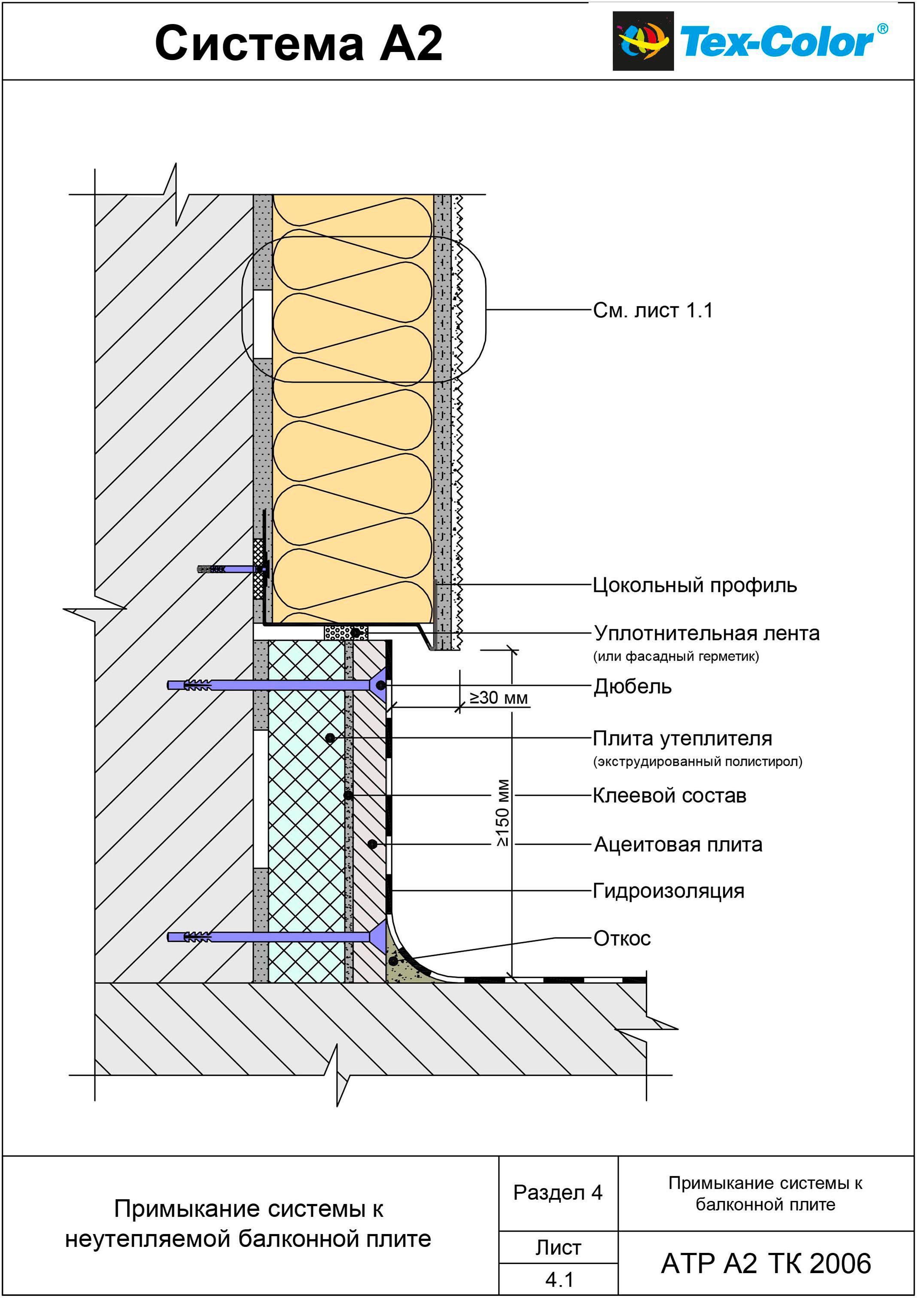

Лист 4.1. Примыкание системы к неутепляемой балконной плите

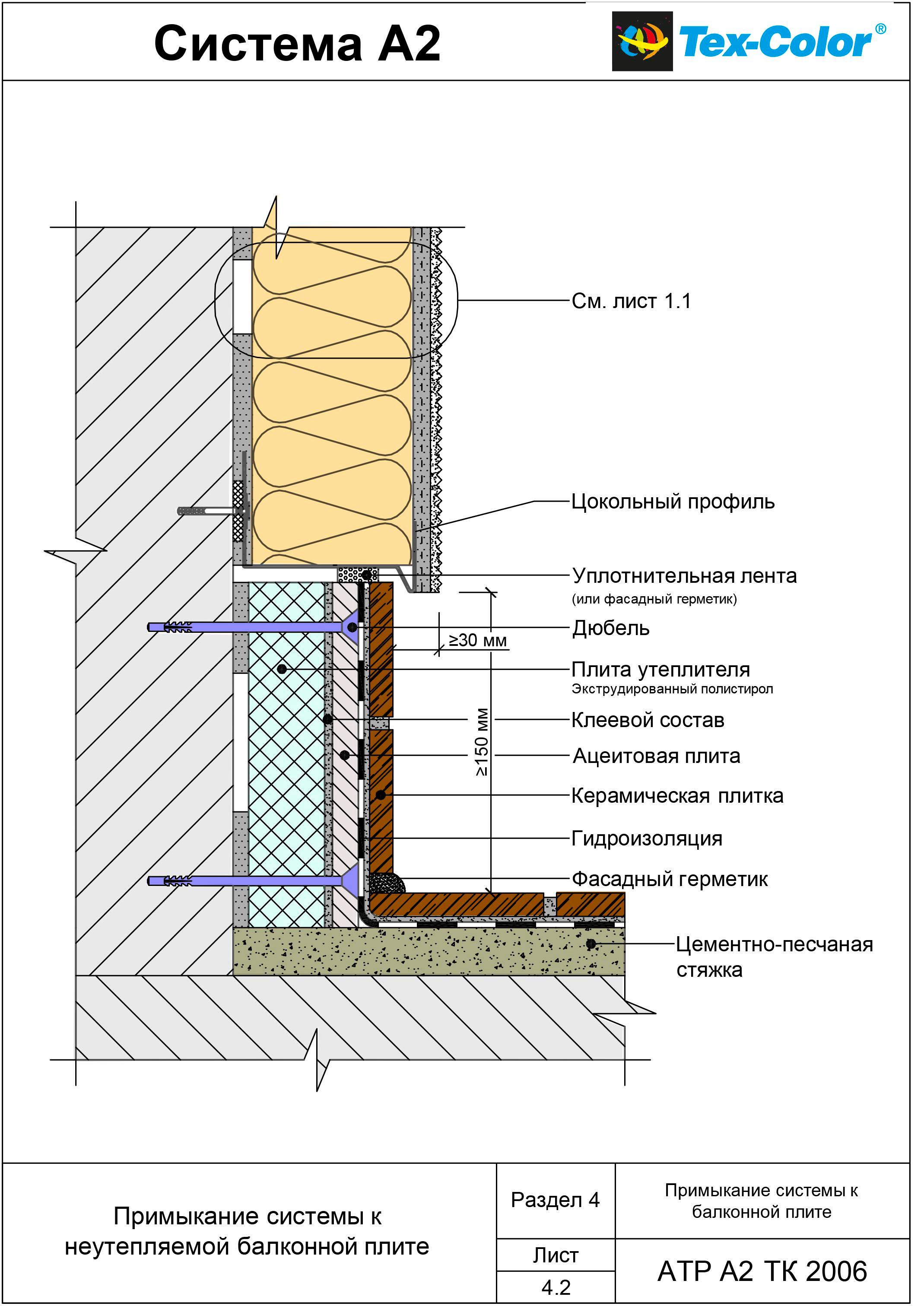

Лист 4.2. Примыкание системы к неутепляемой балконной плите

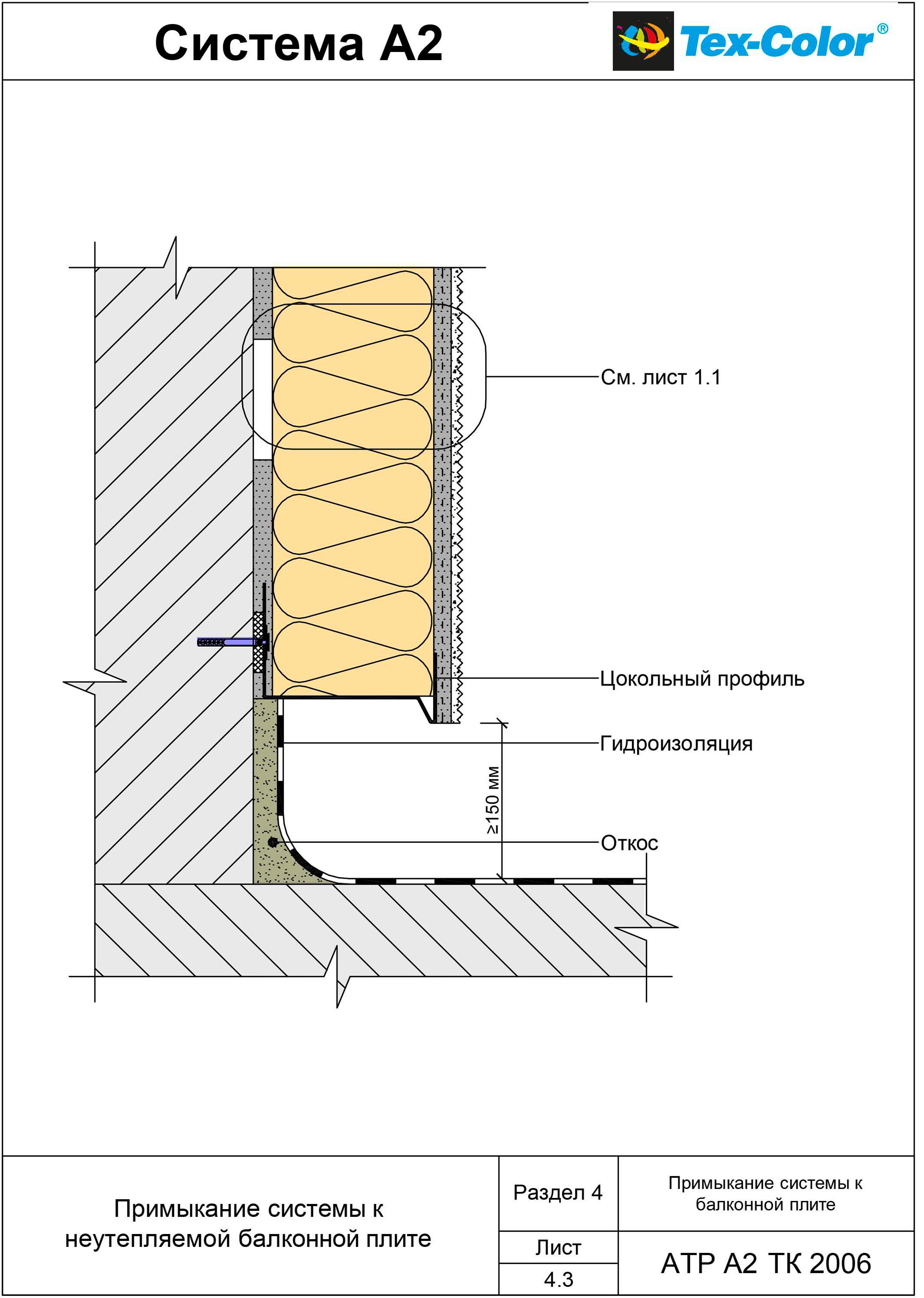

Лист 4.3. Примыкание системы к неутепляемой балконной плите

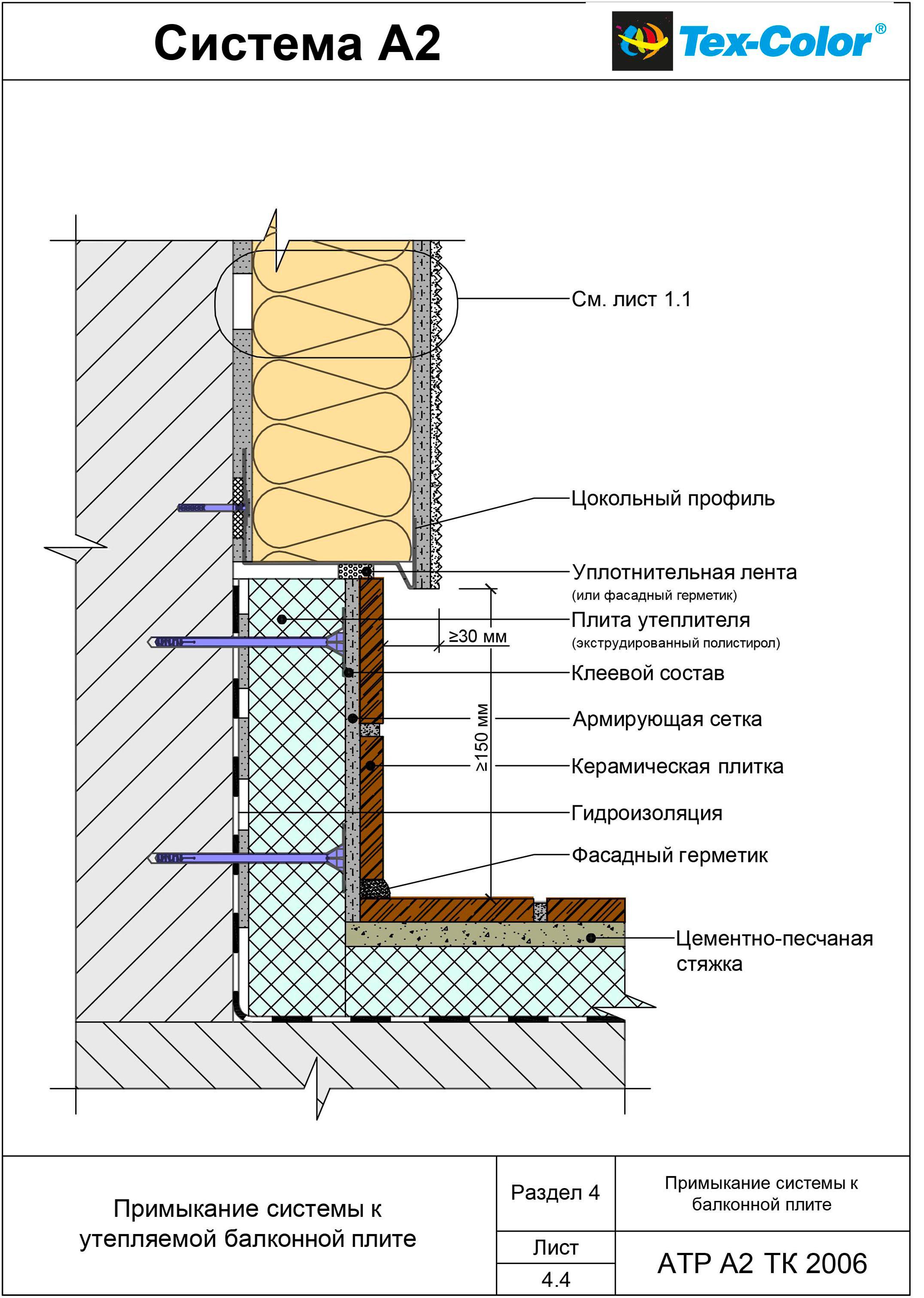

Лист 4.4. Примыкание системы к утепляемой балконной плите

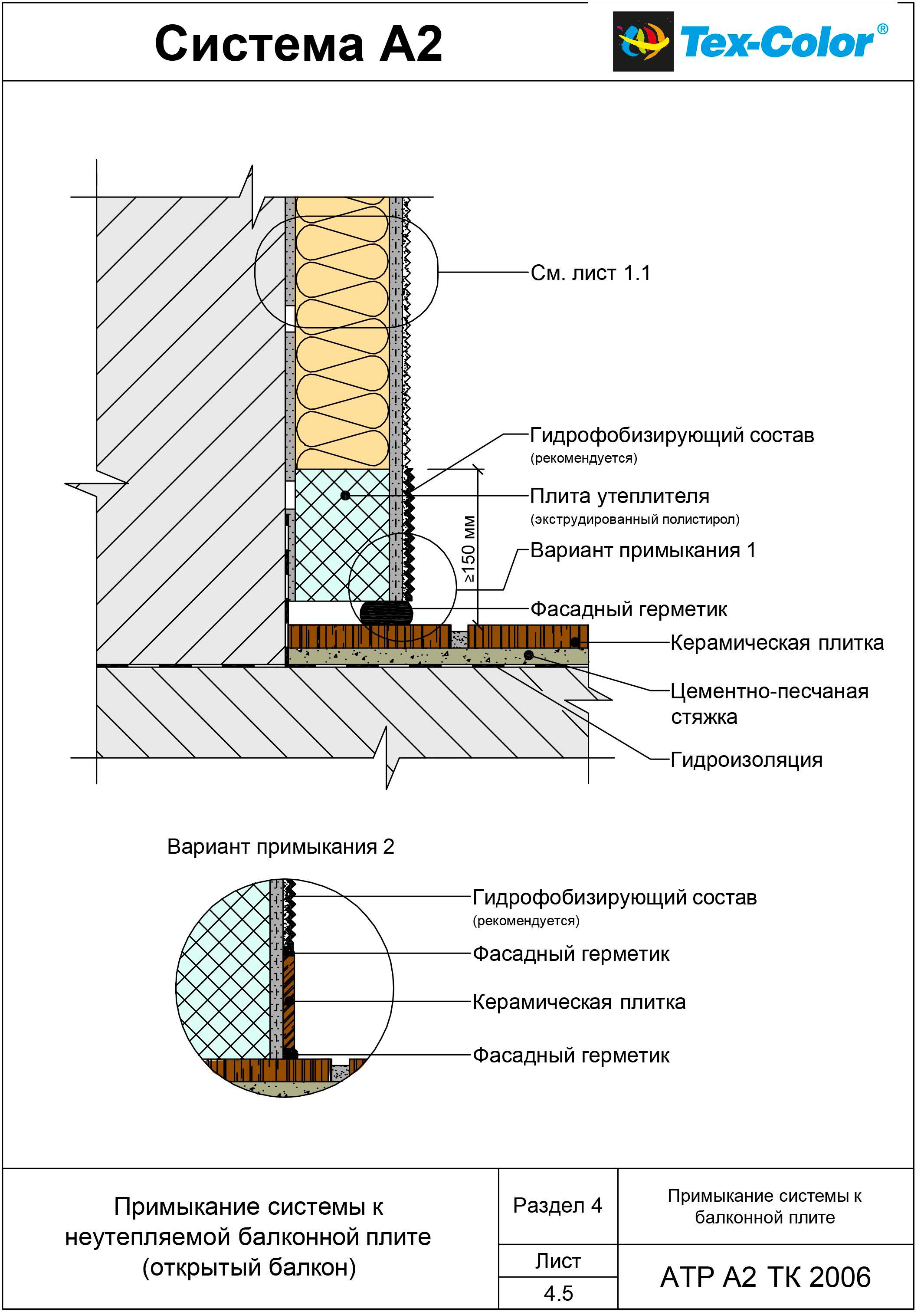

Лист 4.5. Примыкание системы к неутепляемой балконной плите (открытый балкон)

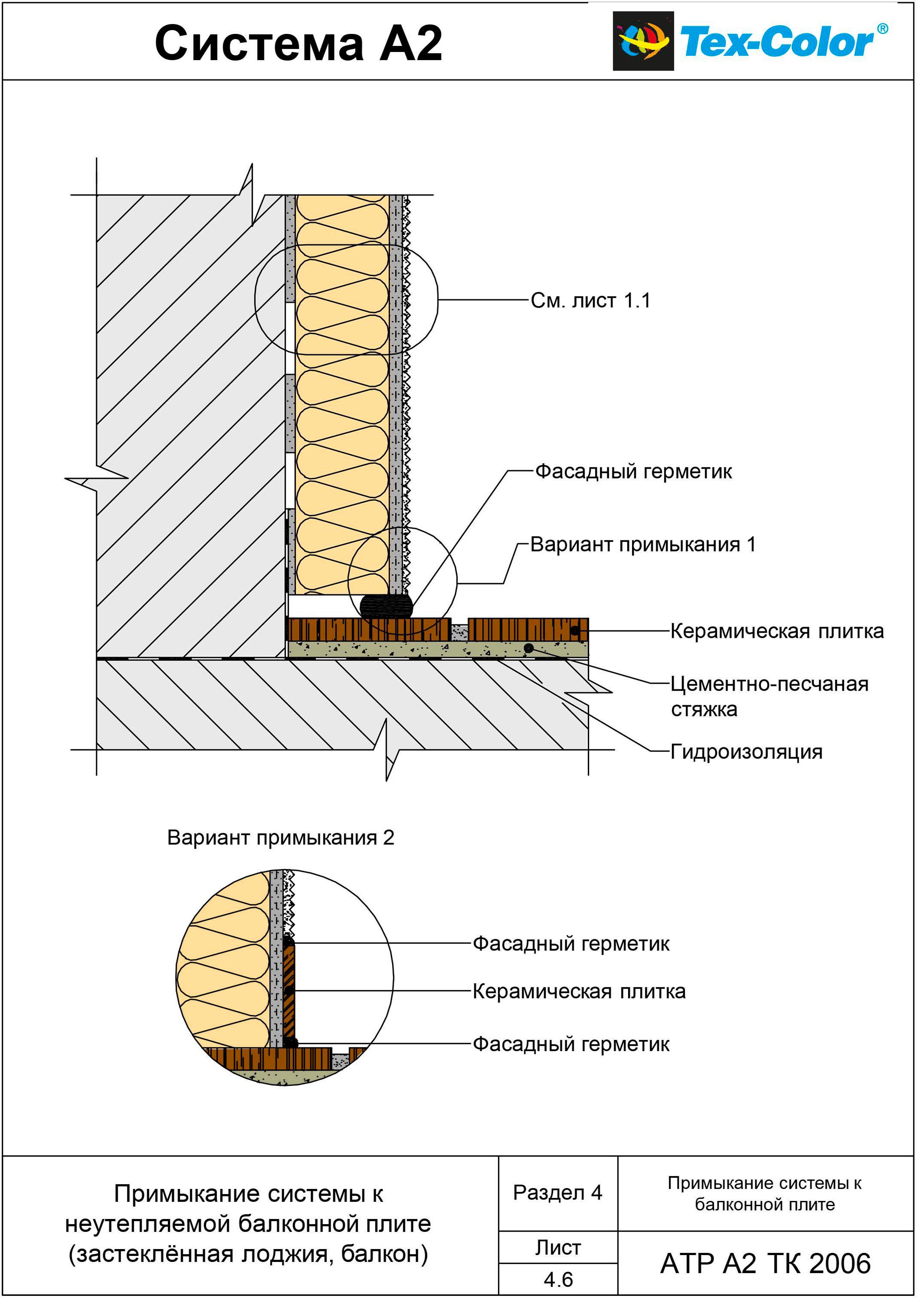

Лист 4.6. Примыкание системы к неутепляемой балконной плите (застеклённая лоджия, балкон)

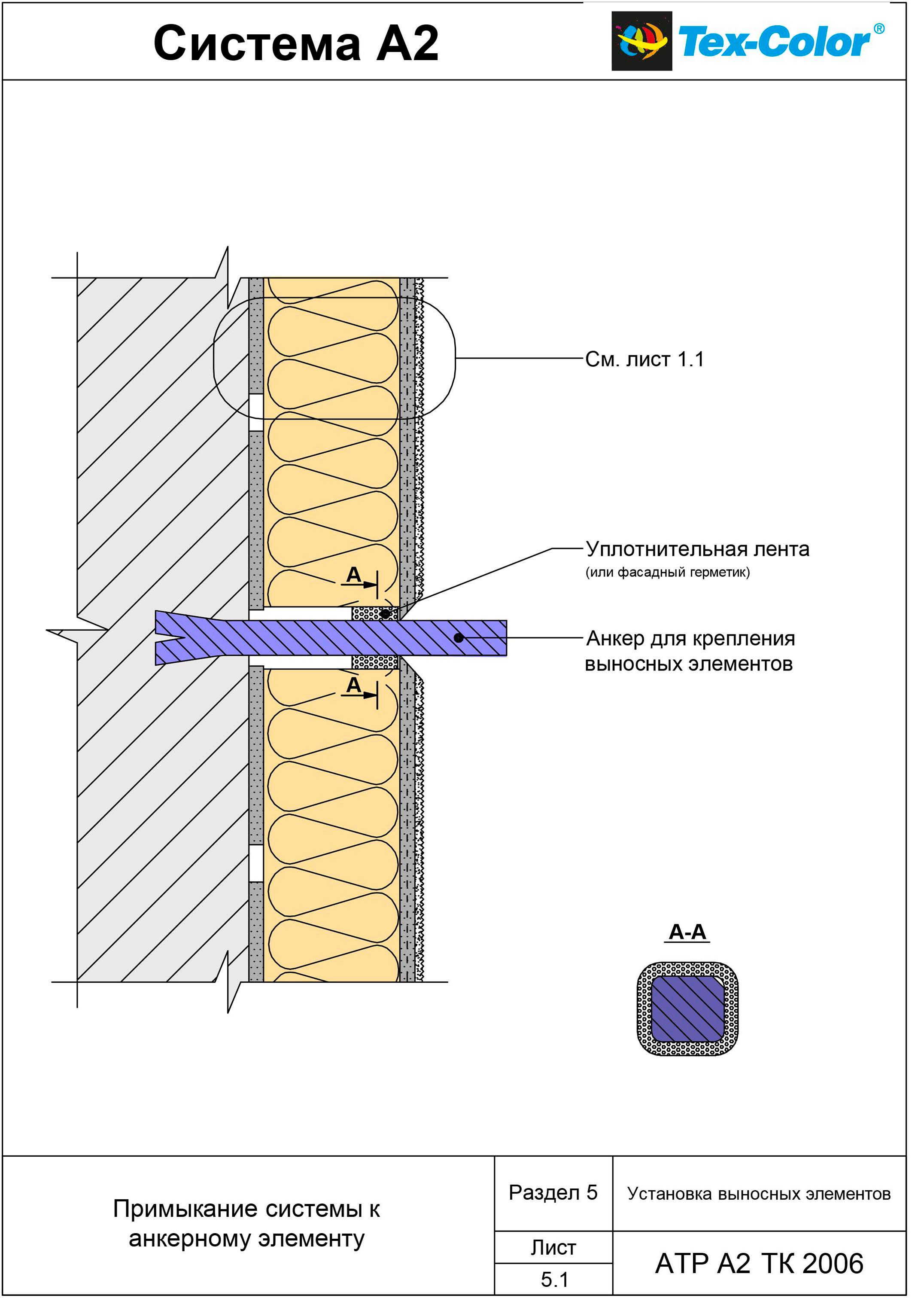

Лист 5.1. Примыкание системы к анкерному элементу

Лист 5.2. Установка выносного элемента (ограждение балкона)

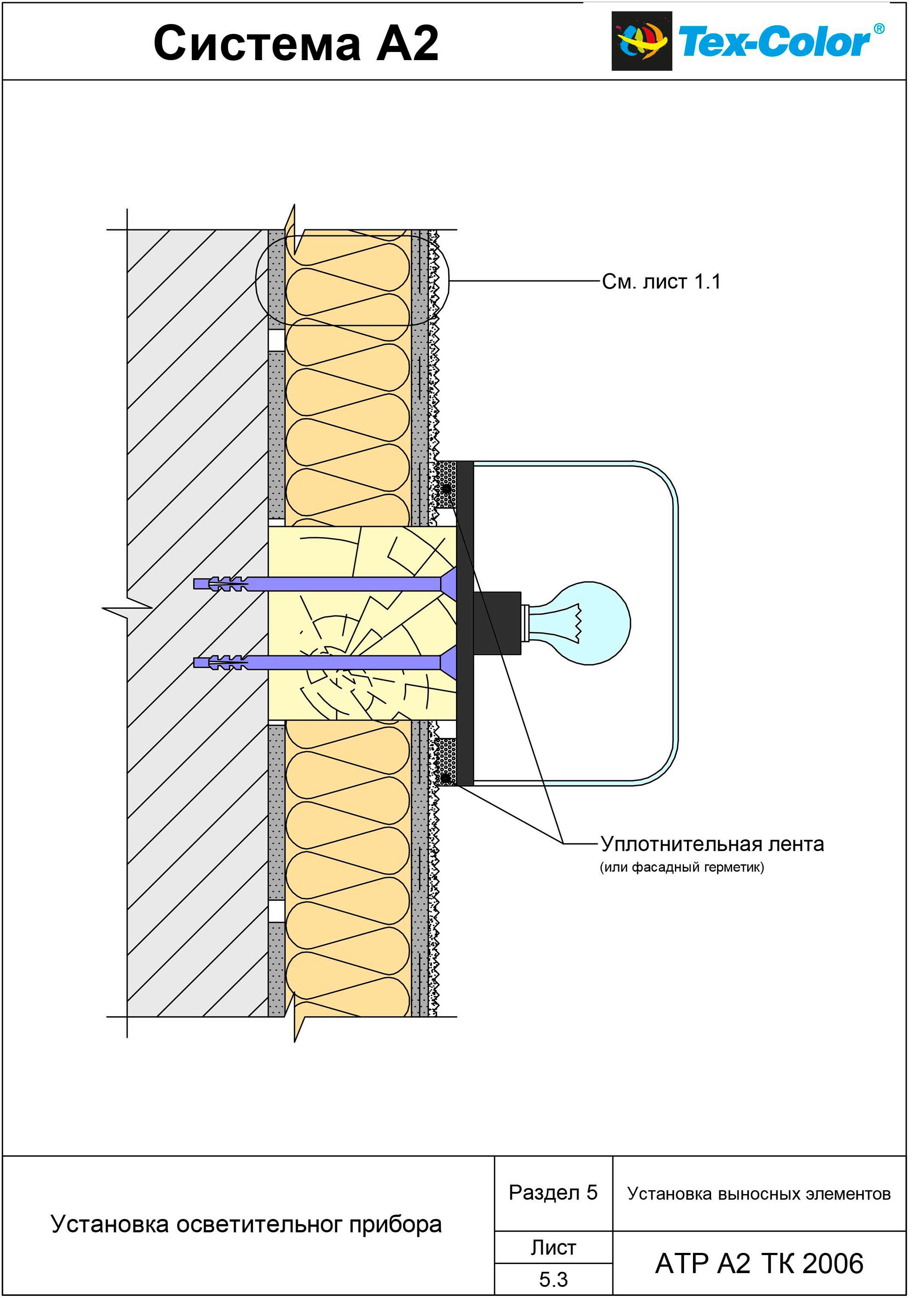

Лист 5.3. Установка осветительного прибора

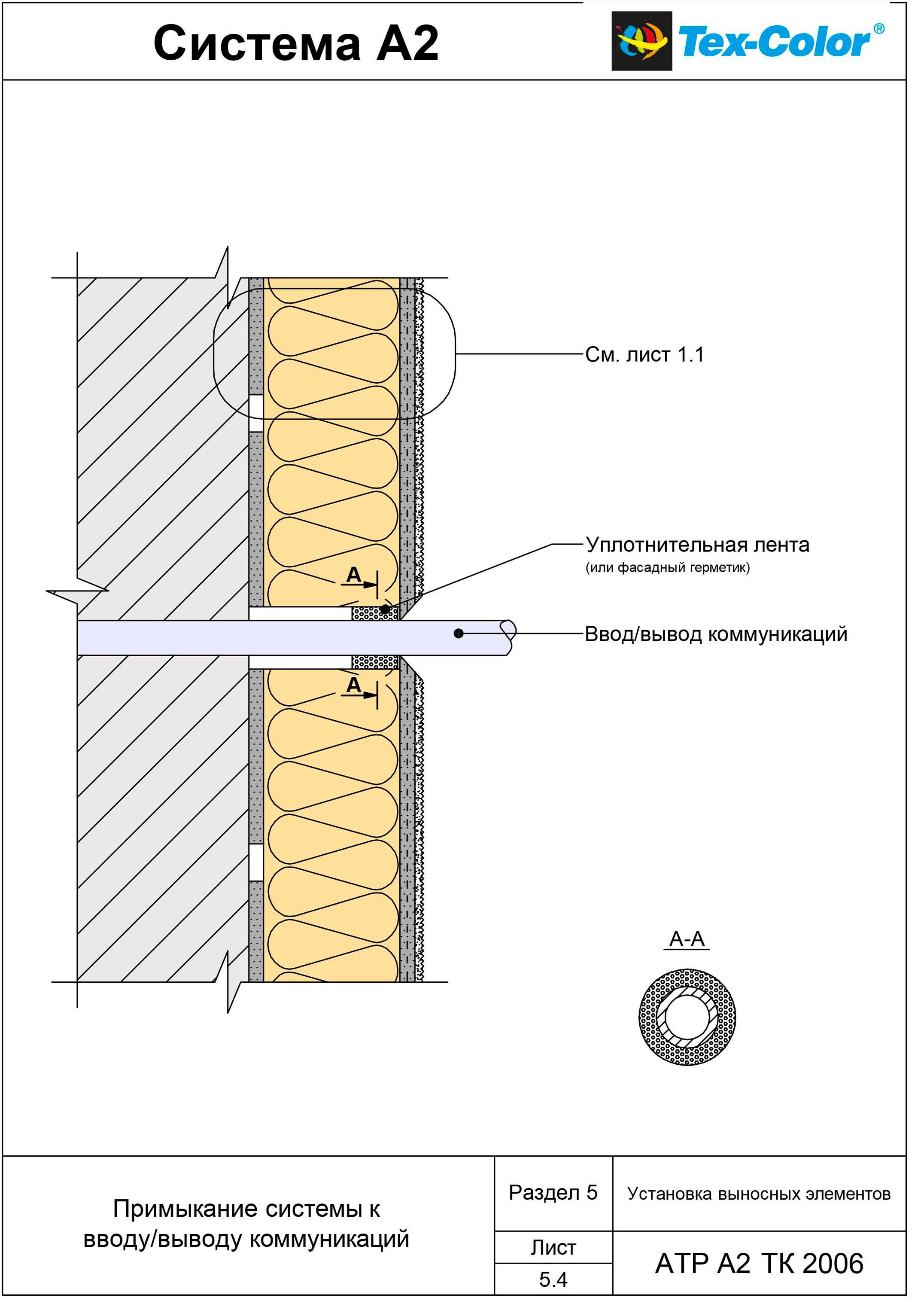

Лист 5.4. Примыкание системы к вводу/выводу коммуникаций

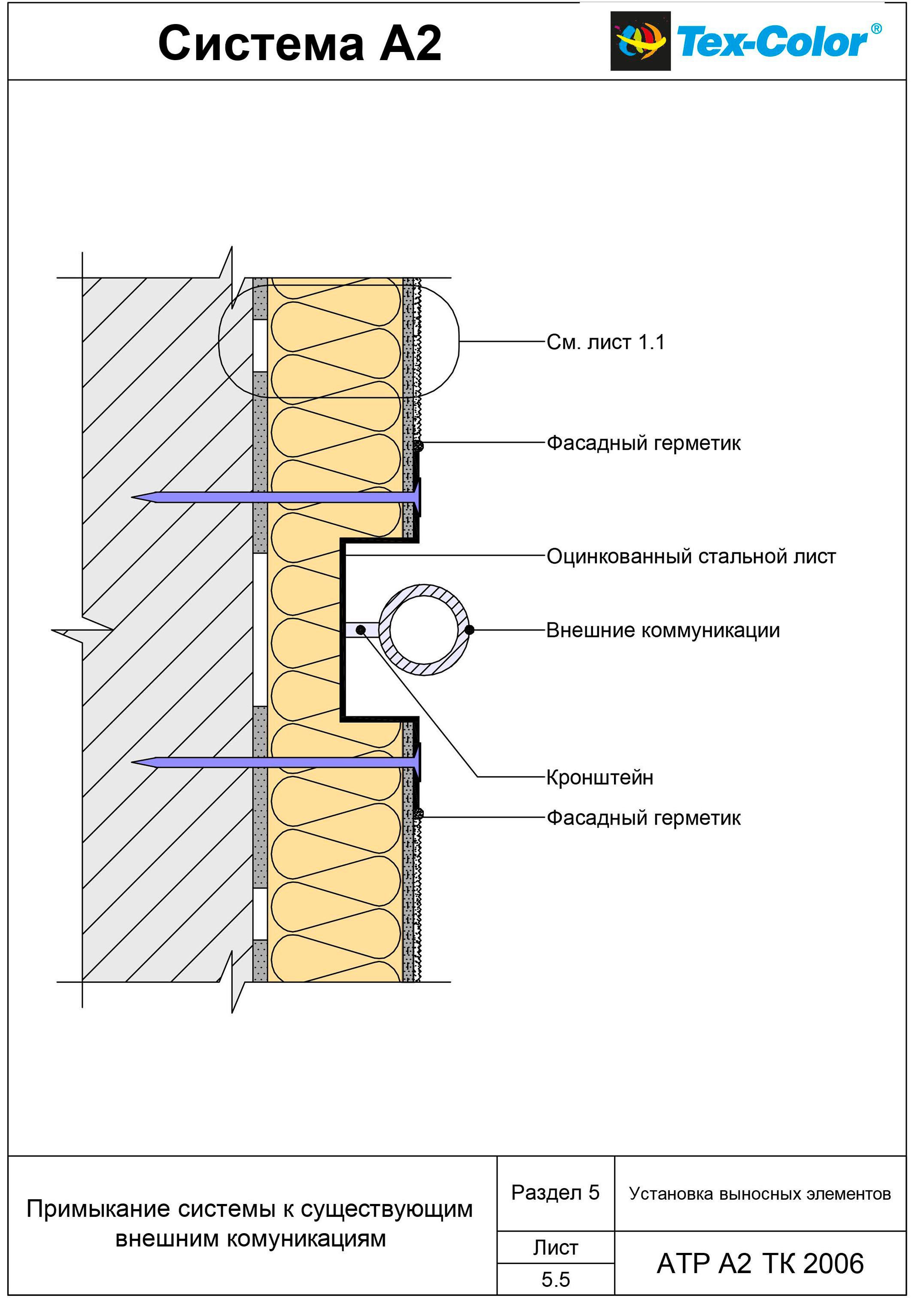

Лист 5.5. Примыкание системы к существующим внешним коммуникациям

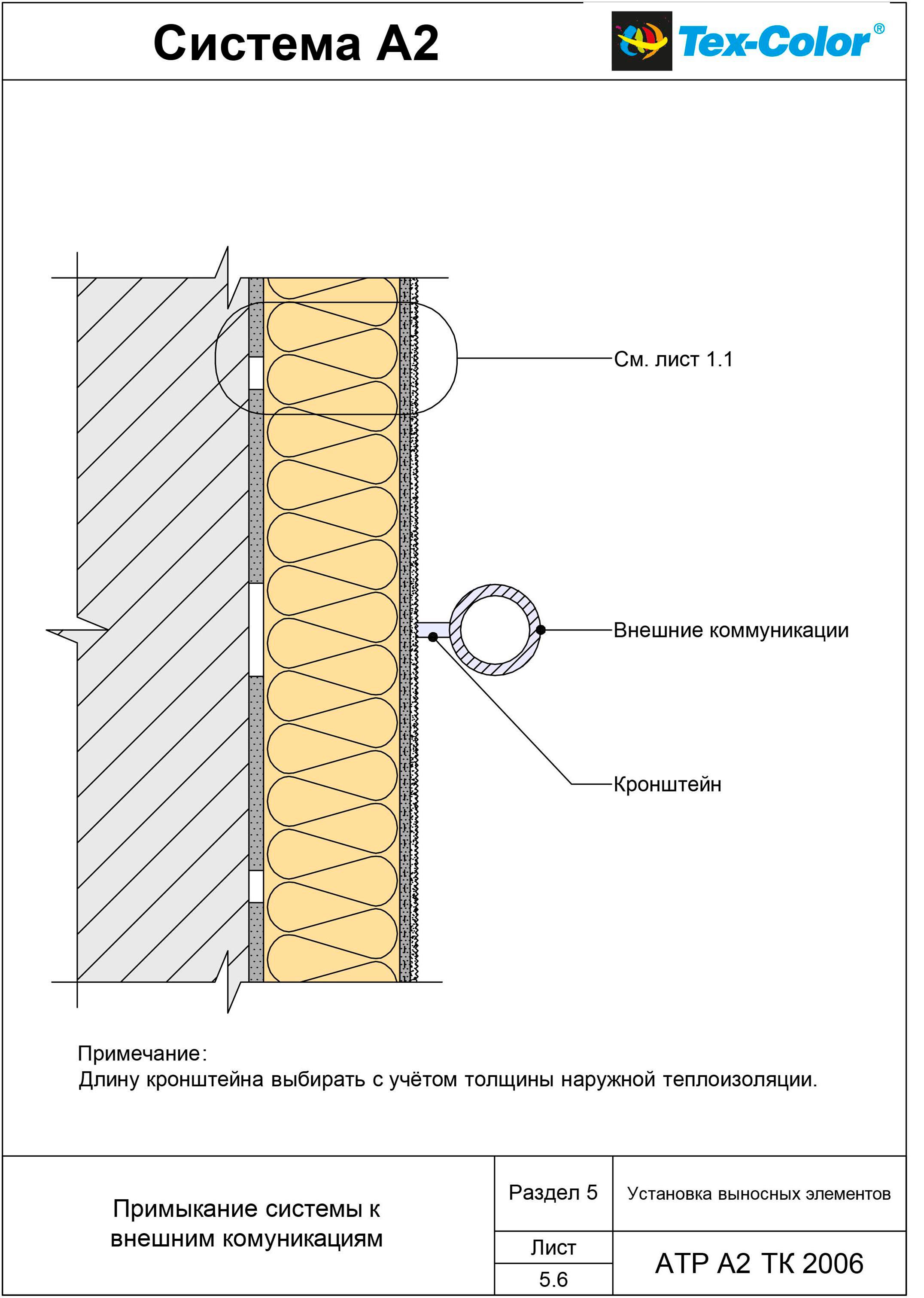

Лист 5.6. Примыкание системы к внешним коммуникациям

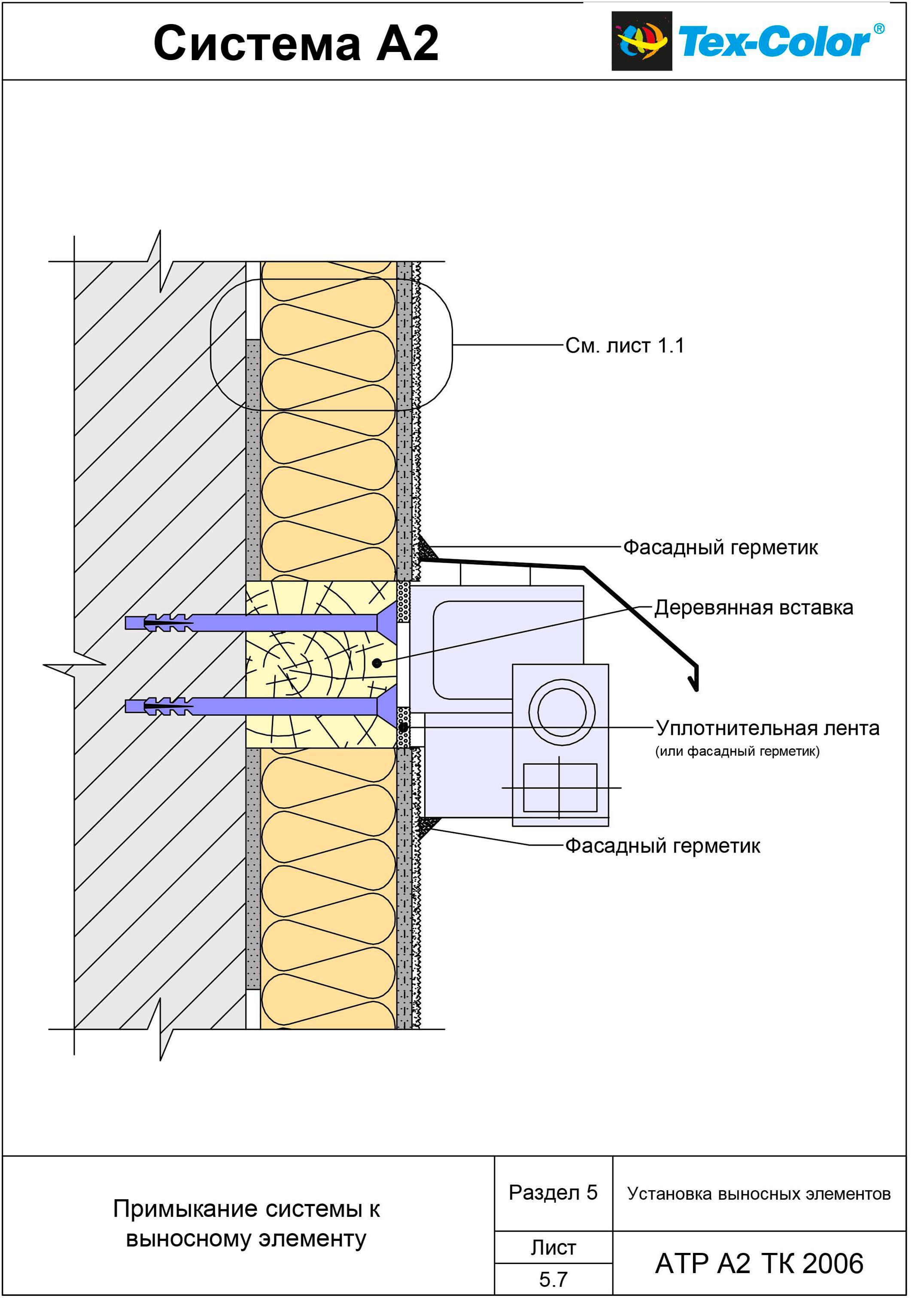

Лист 5.7. Примыкание системы к выносному элементу

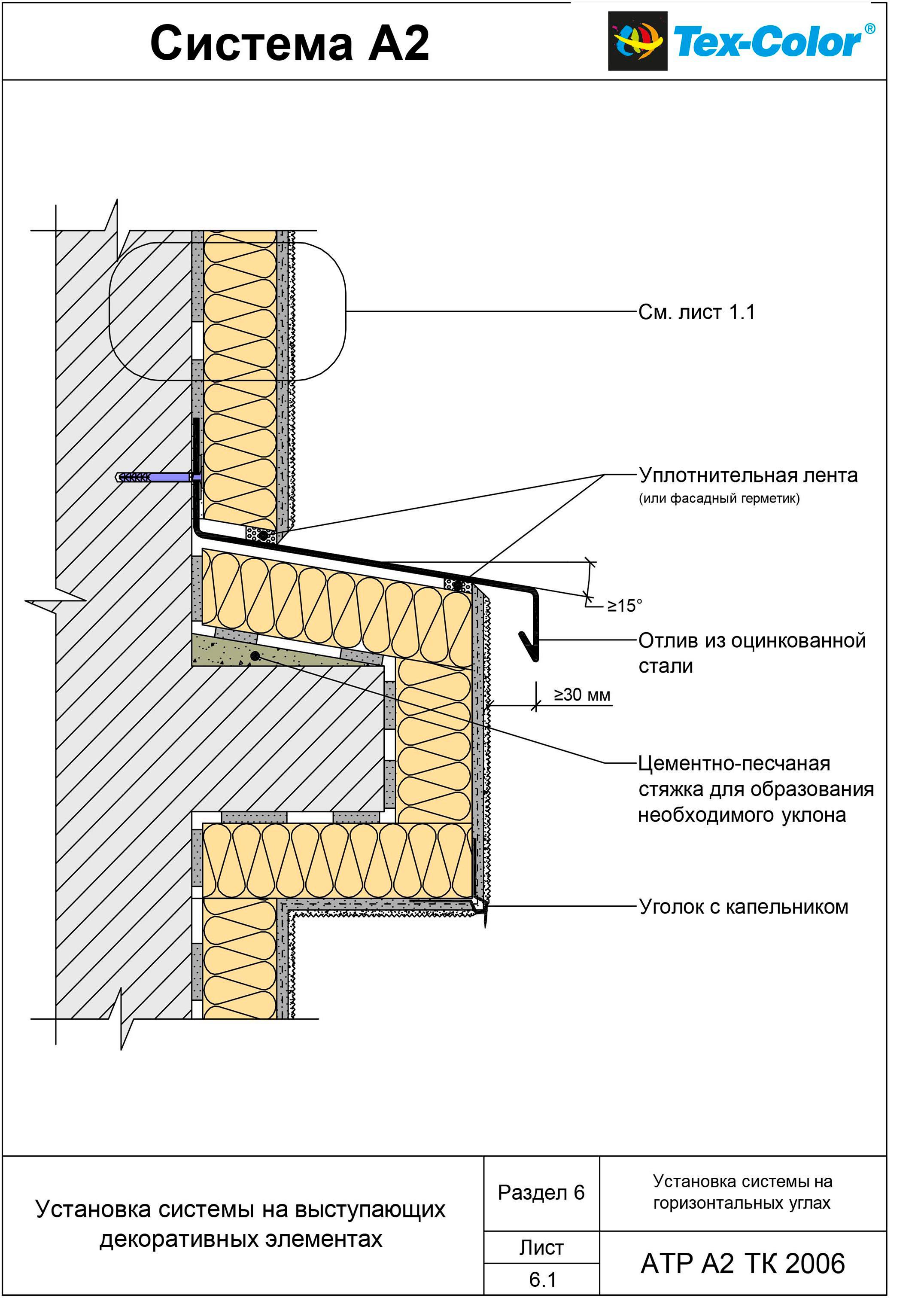

Лист 6.1. Установка системы на выступающих декоративных элементах

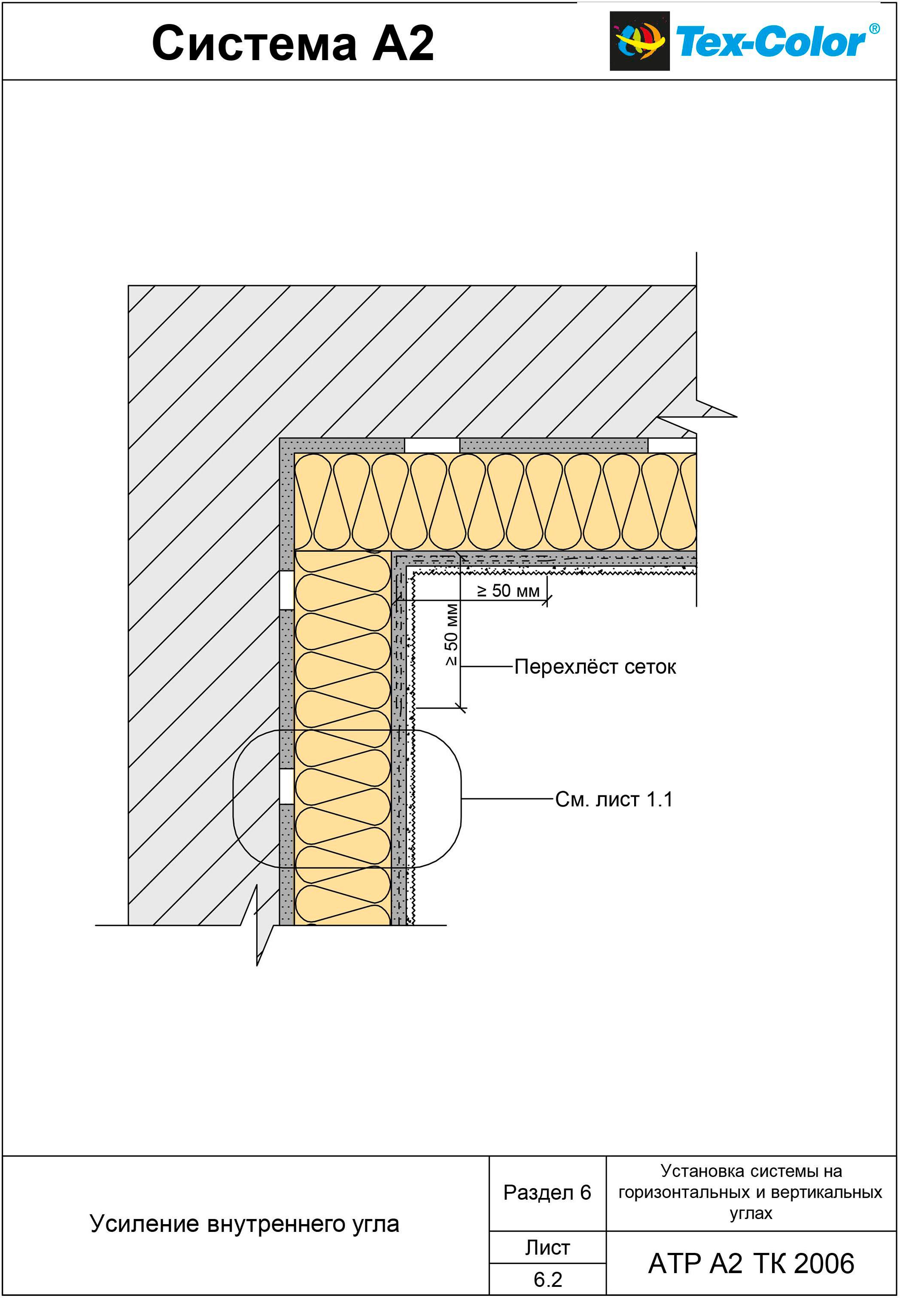

Лист 6.2. Усиление внутреннего угла

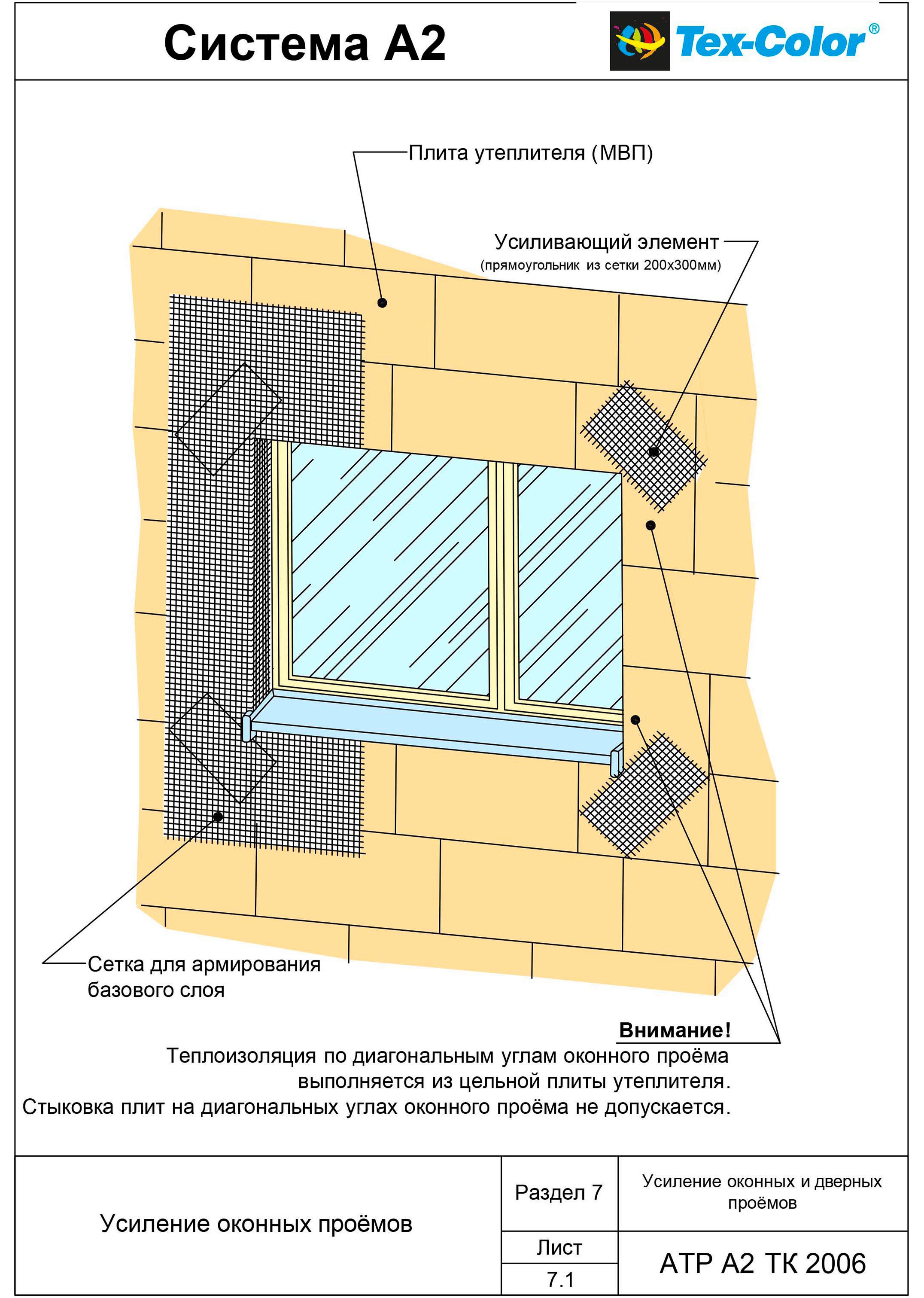

Лист 7.1. Усиление оконных проёмов

Лист 7.2. Примыкание системы к оконному блоку через уплотнительную ленту (или фасадный герметик)

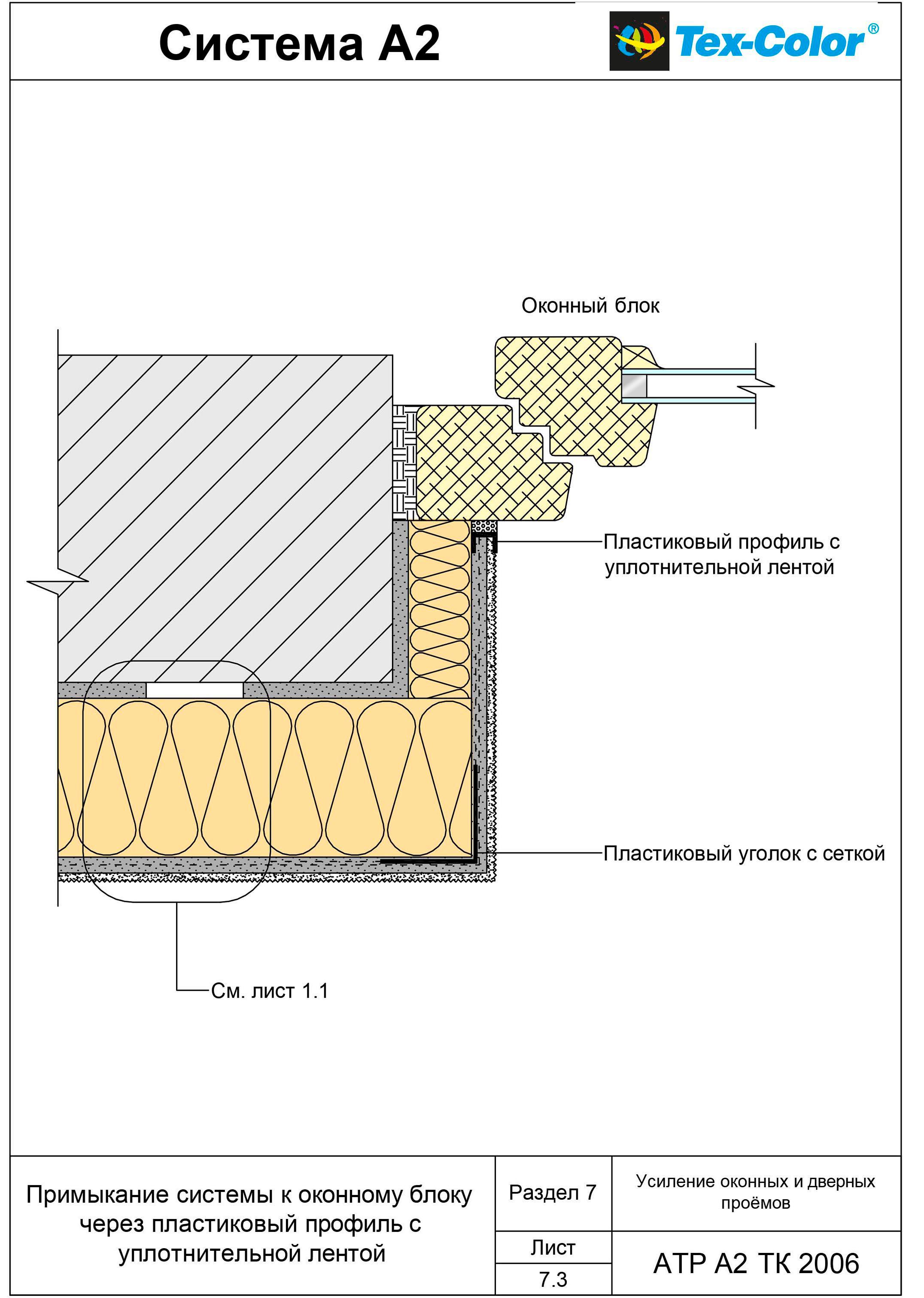

Лист 7.3. Примыкание системы к оконному блоку через пластиковый профиль с уплотнительной лентой

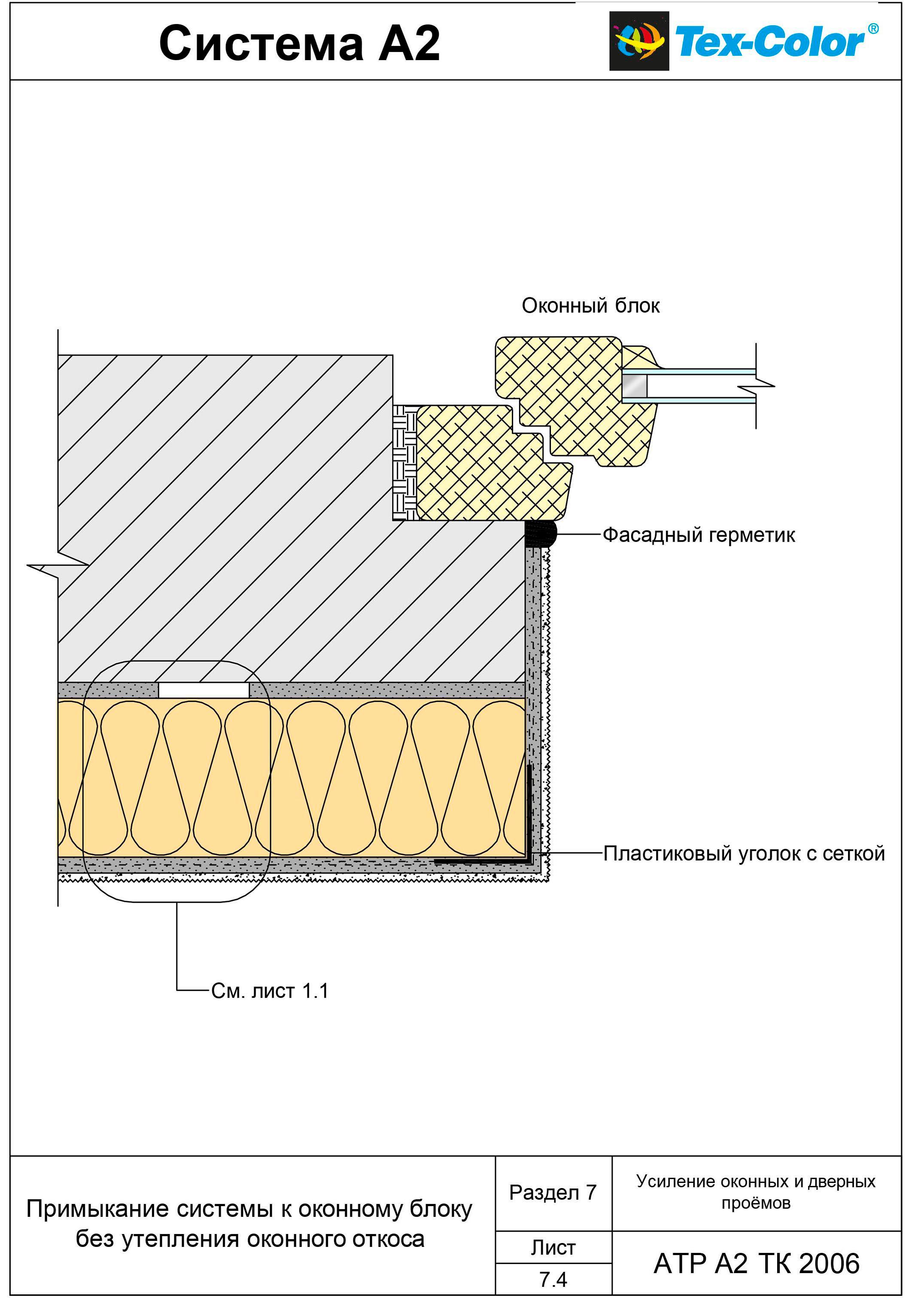

Лист 7.4. Примыкание системы к оконному блоку без утепления оконного откоса

Лист 7.5. Примыкание системы к оконному блоку через уплотнительную ленту (или фасадный герметик)

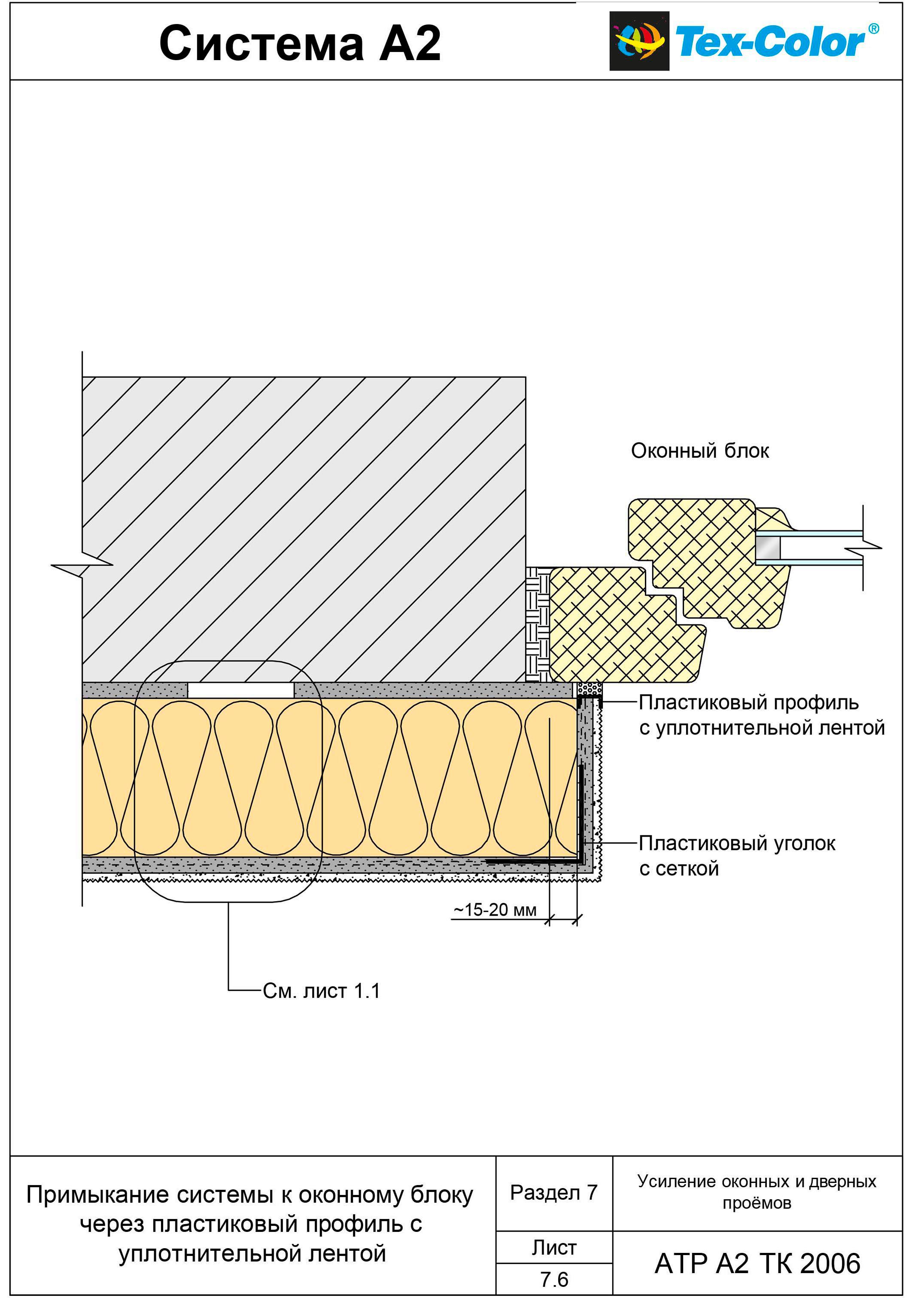

Лист 7.6. Примыкание системы к оконному блоку через пластиковый профиль с уплотнительной лентой

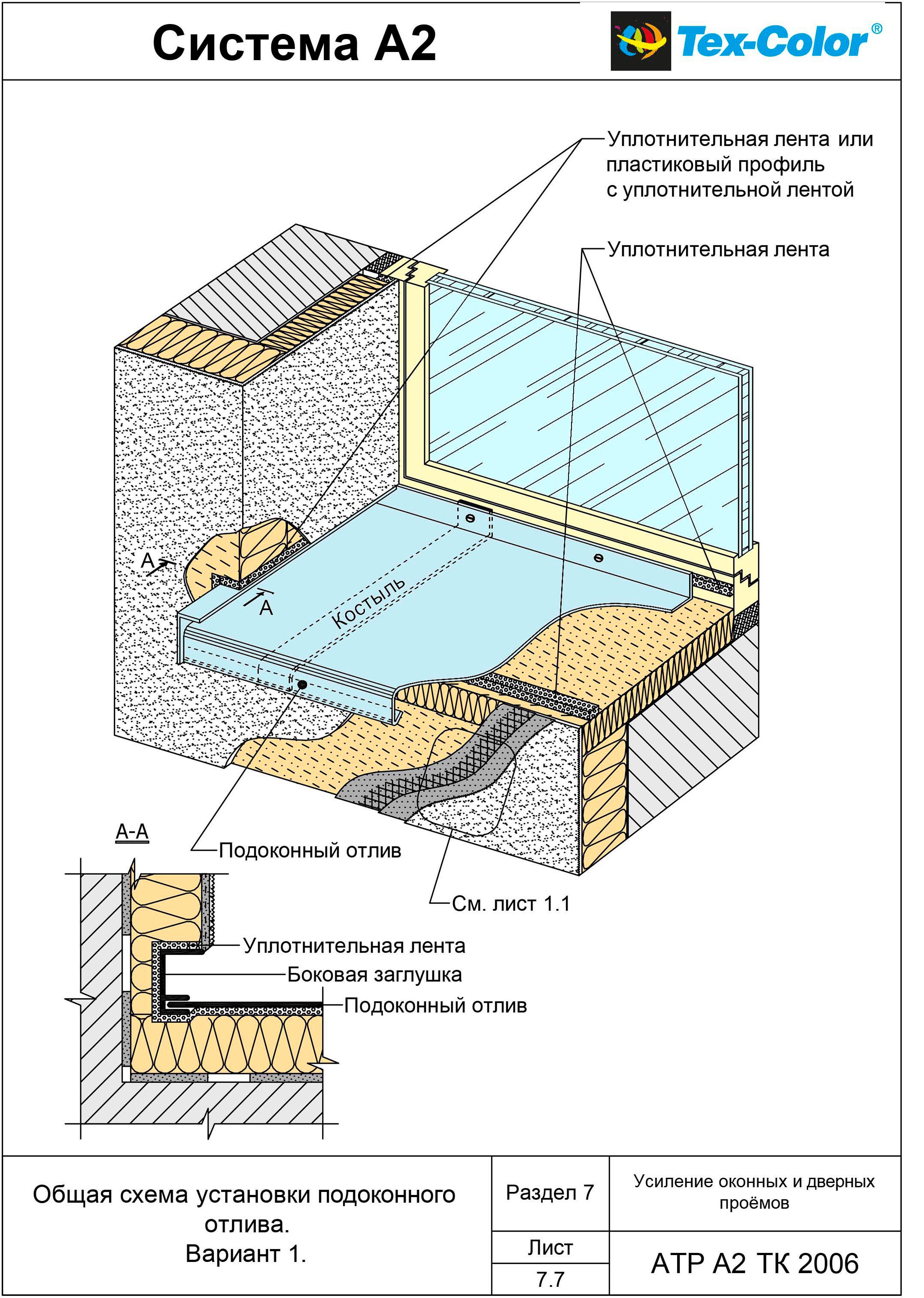

Лист 7.7. Общая схема установки подоконного отлива. Вариант 1

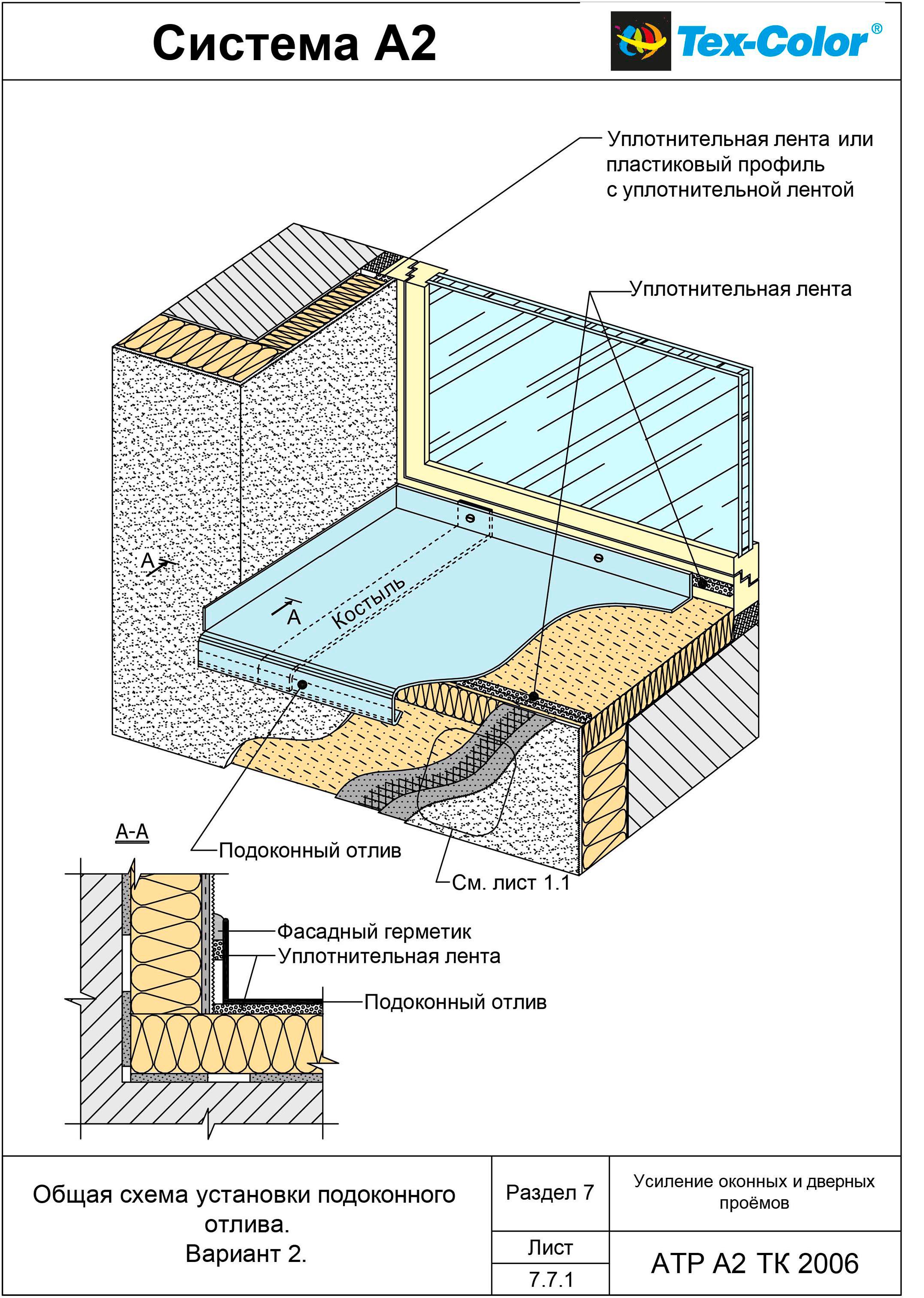

Лист 7.7.1. Общая схема установки подоконного отлива. Вариант 2

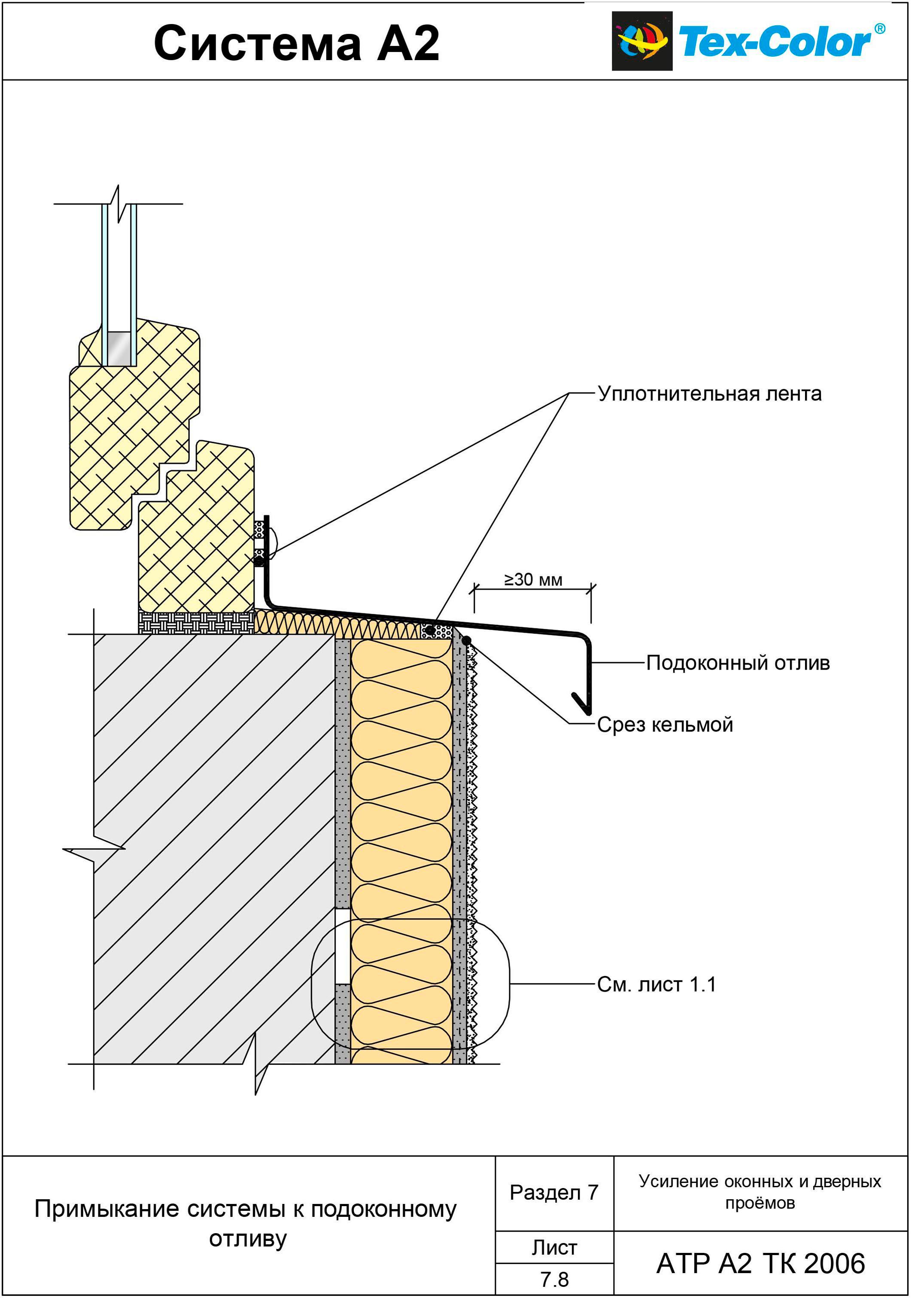

Лист 7.8. Примыкание системы к подоконному отливу

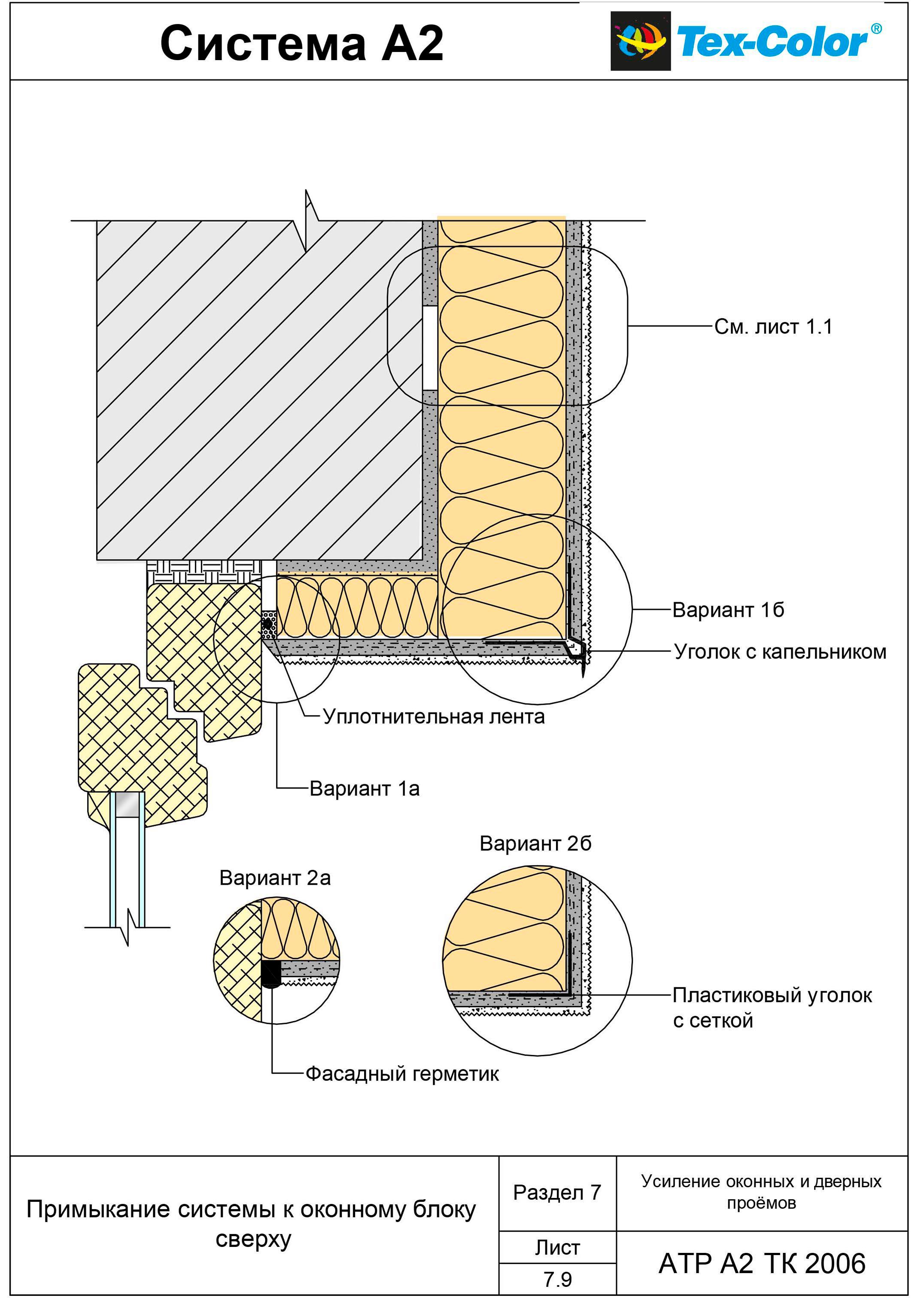

Лист 7.9. Примыкание системы к оконному блоку сверху

Лист 7.10. Примыкание системы к оконному блоку сверху

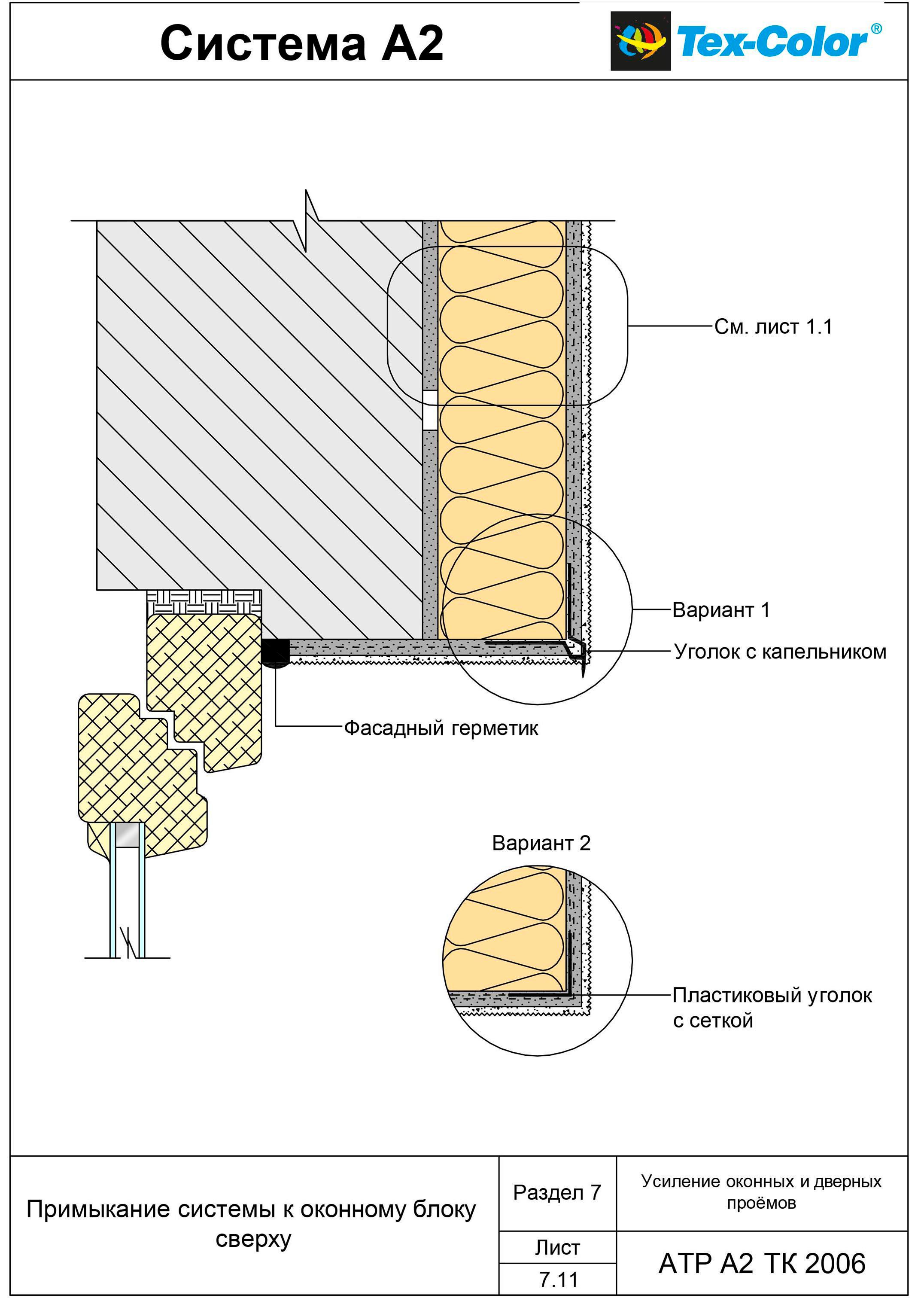

Лист 7.11. Примыкание системы к оконному блоку сверху

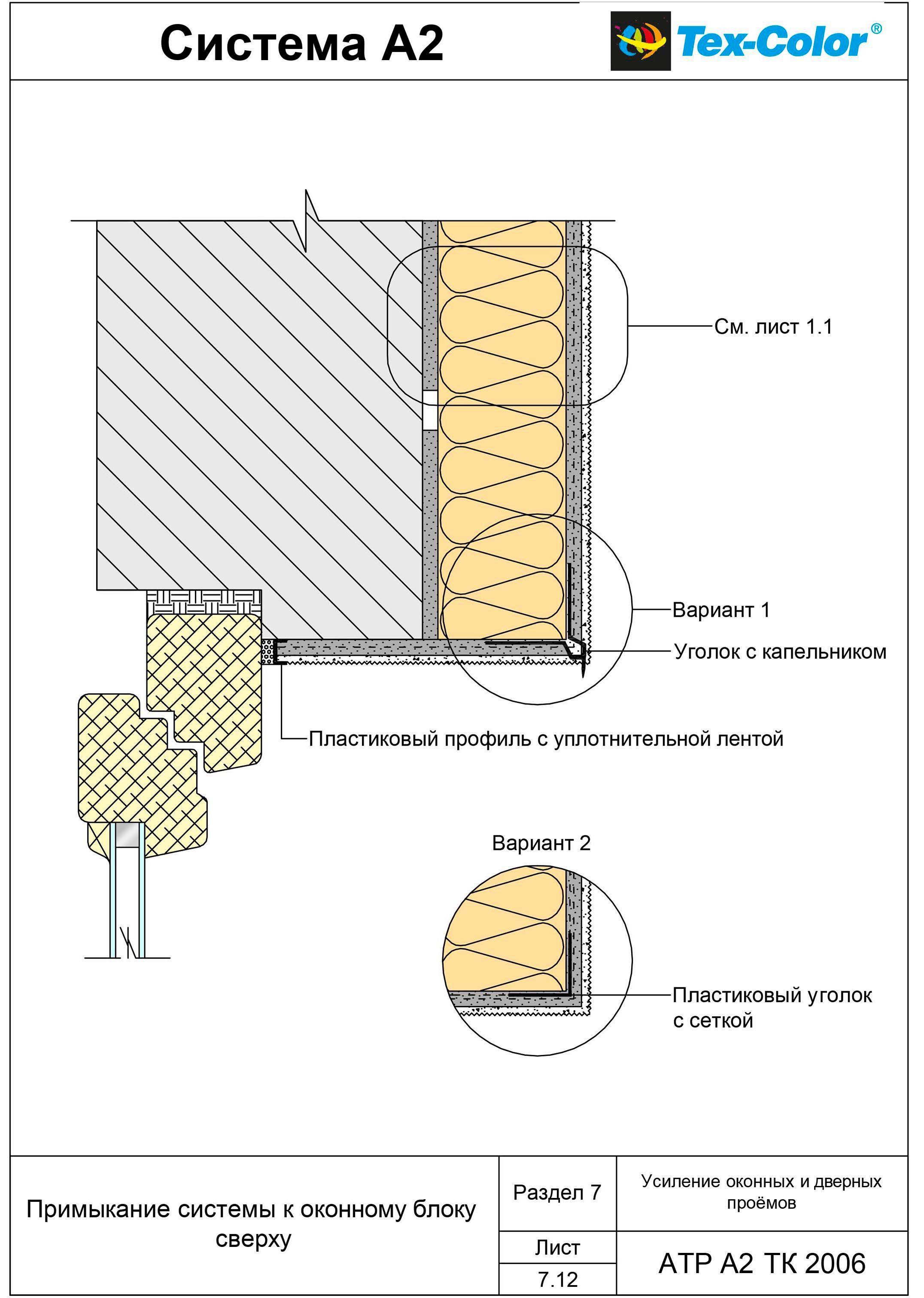

Лист 7.12. Примыкание системы к оконному блоку сверху

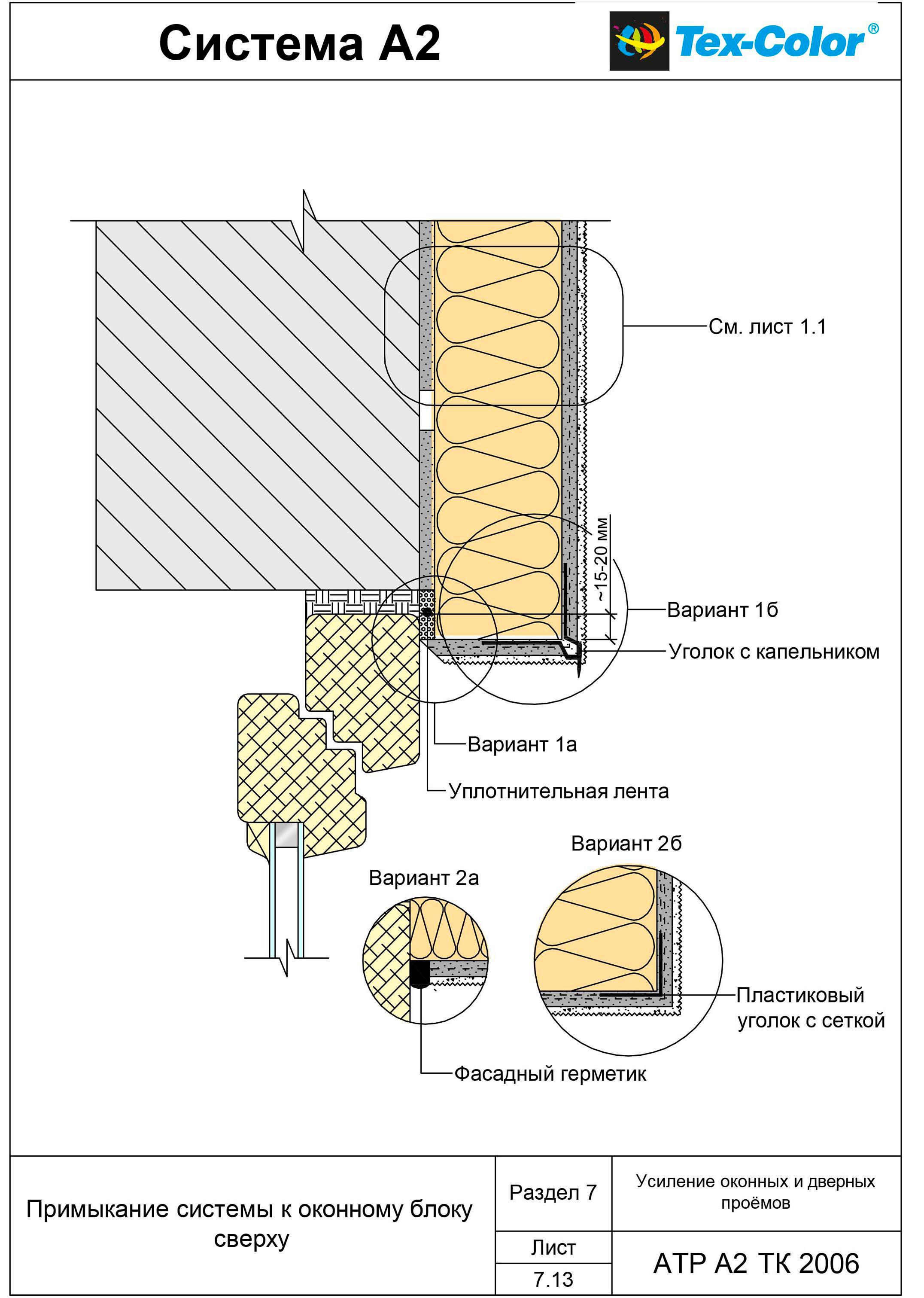

Лист 7.13. Примыкание системы к оконному блоку сверху

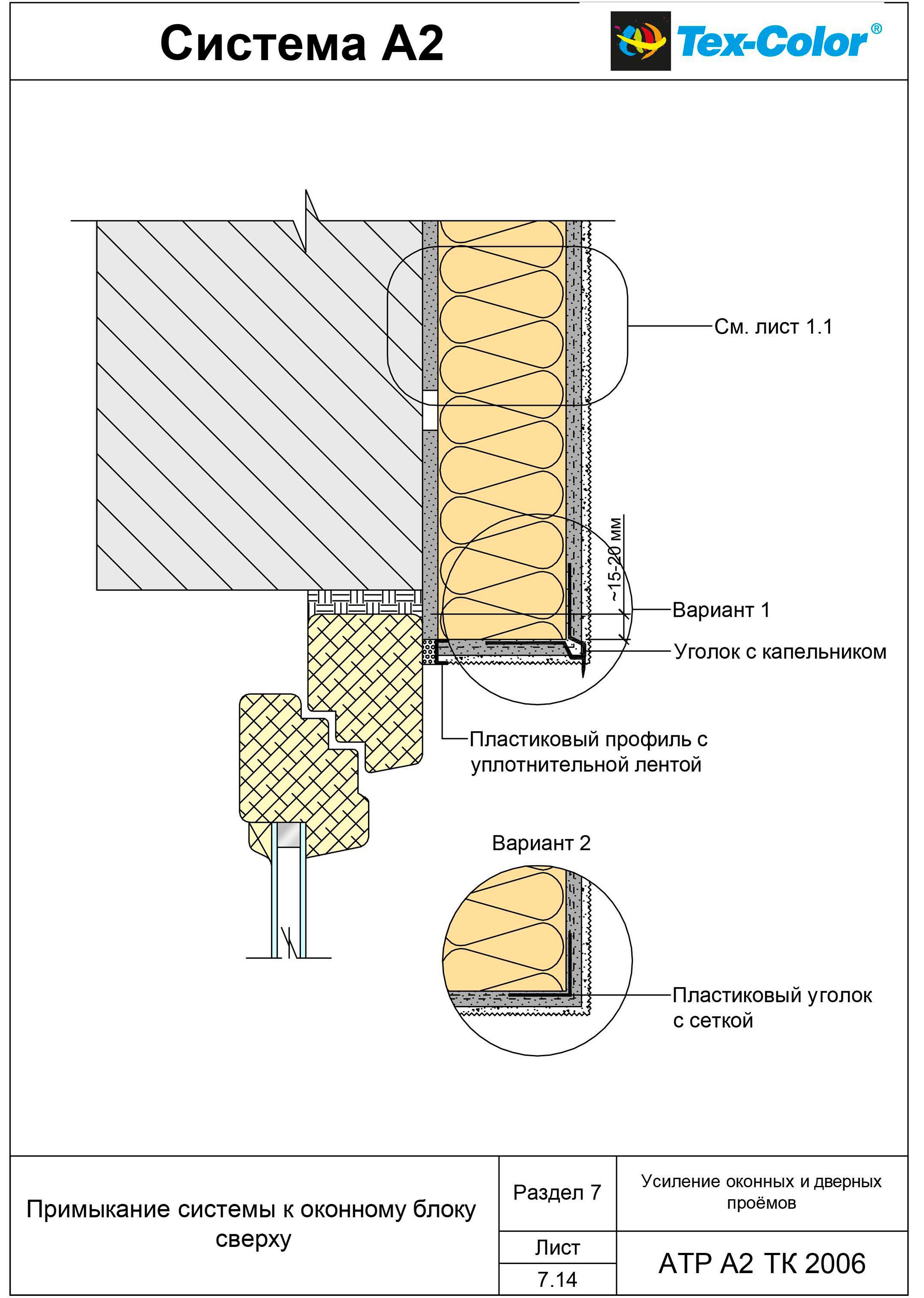

Лист 7.14. Примыкание системы к оконному блоку сверху

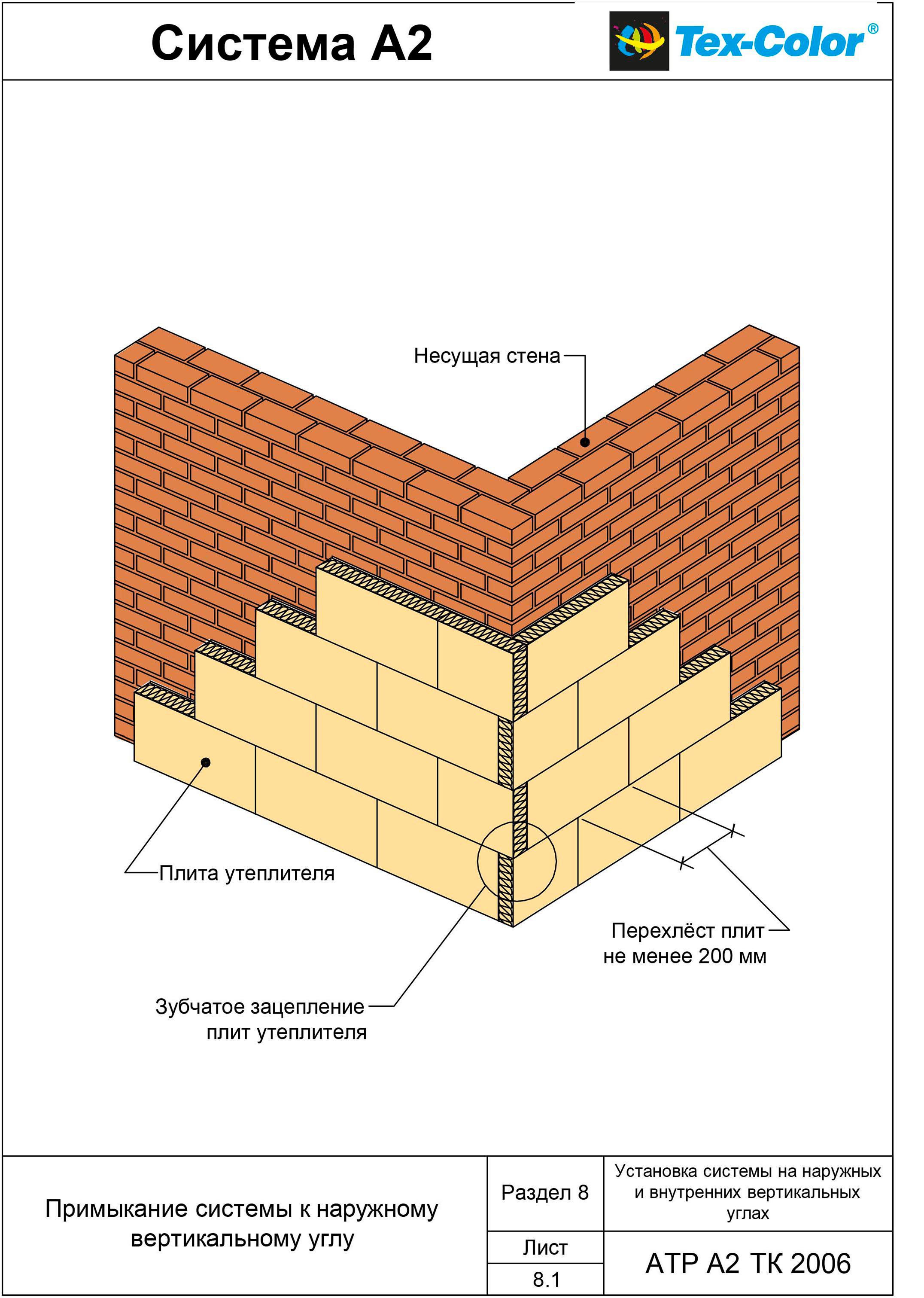

Лист 8.1. Примыкание системы к наружному вертикальному углу

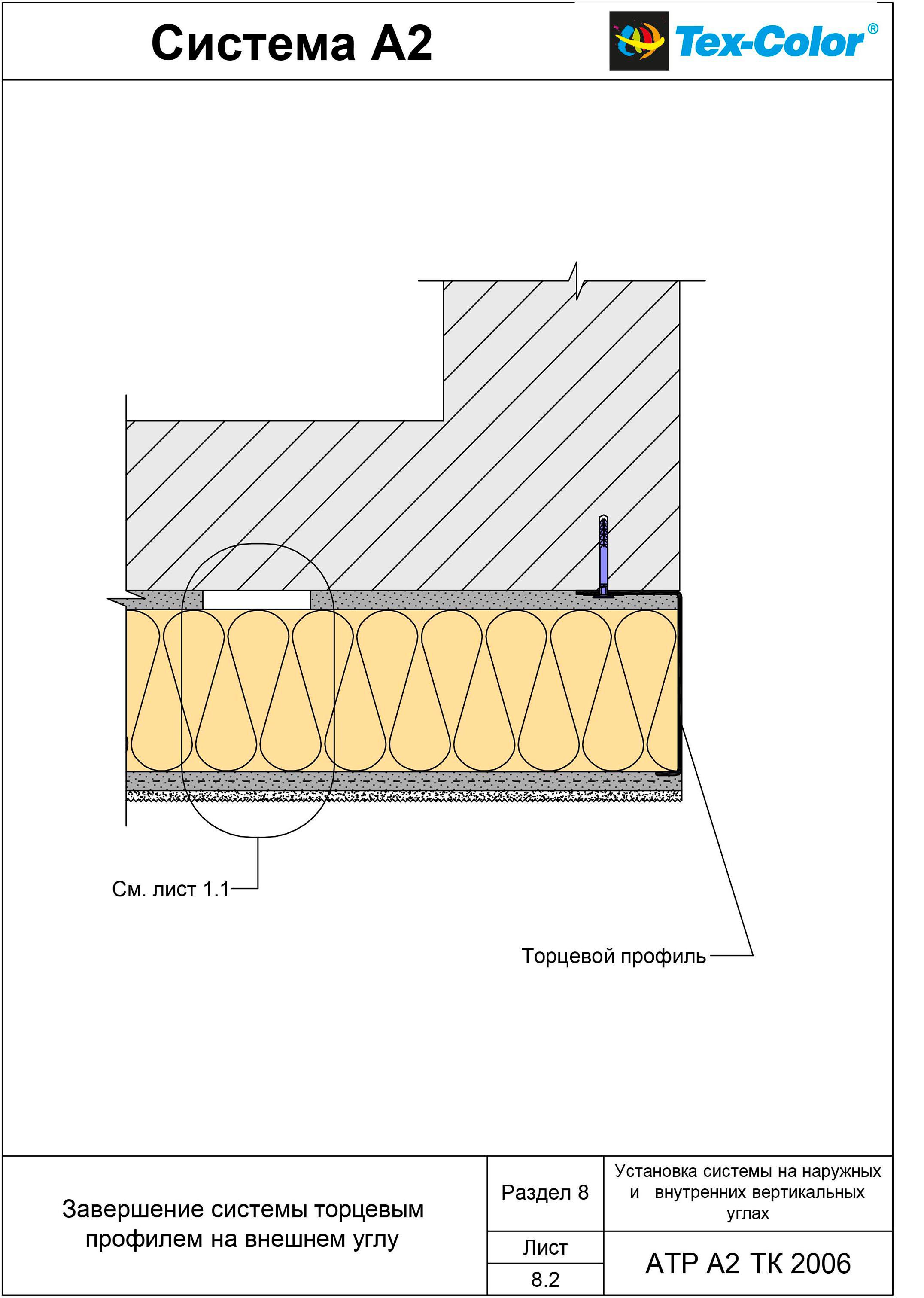

Лист 8.2. Завершение системы торцевым профилем на внешнем углу

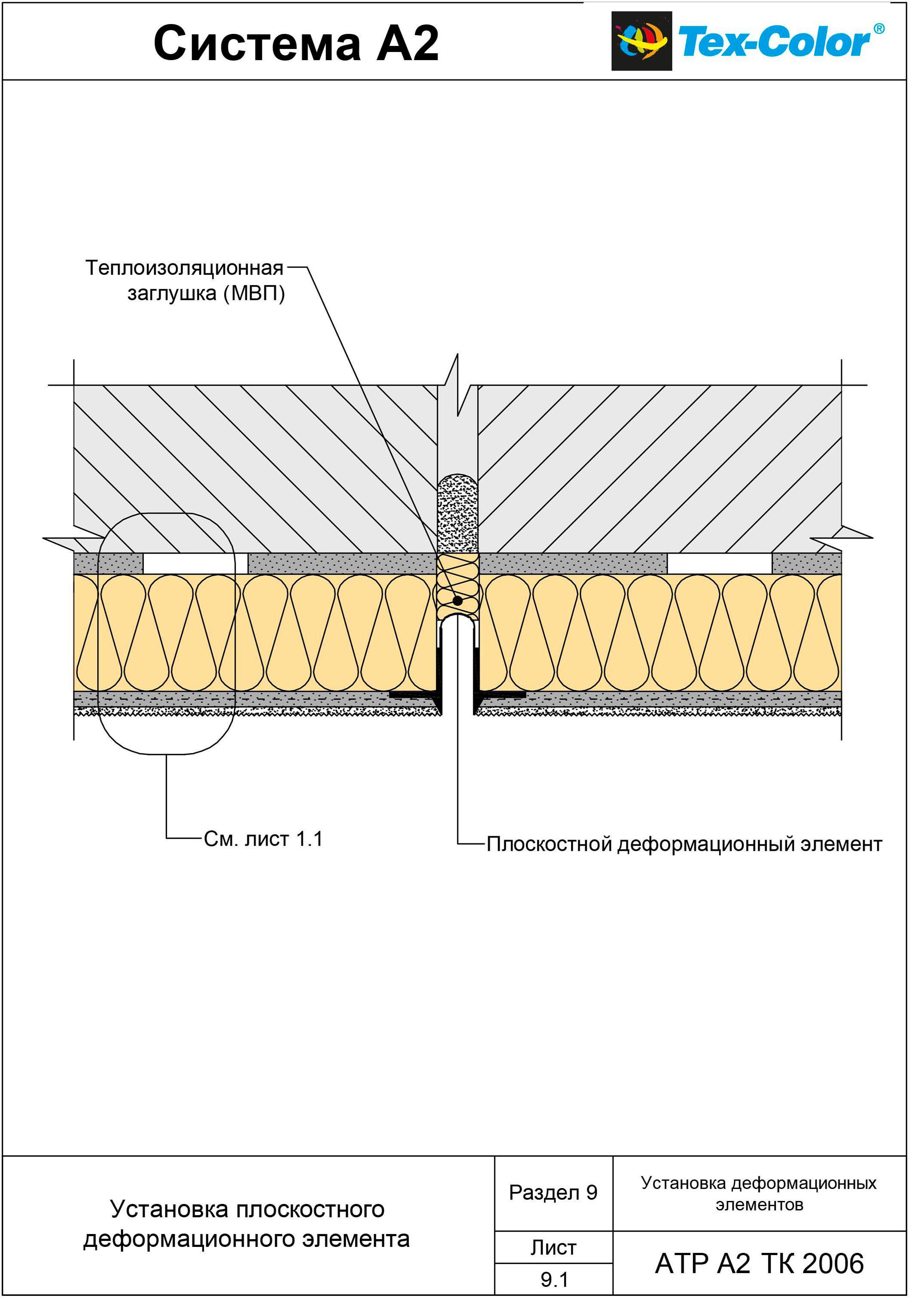

Лист 9.1. Установка плоскостного деформационного элемента

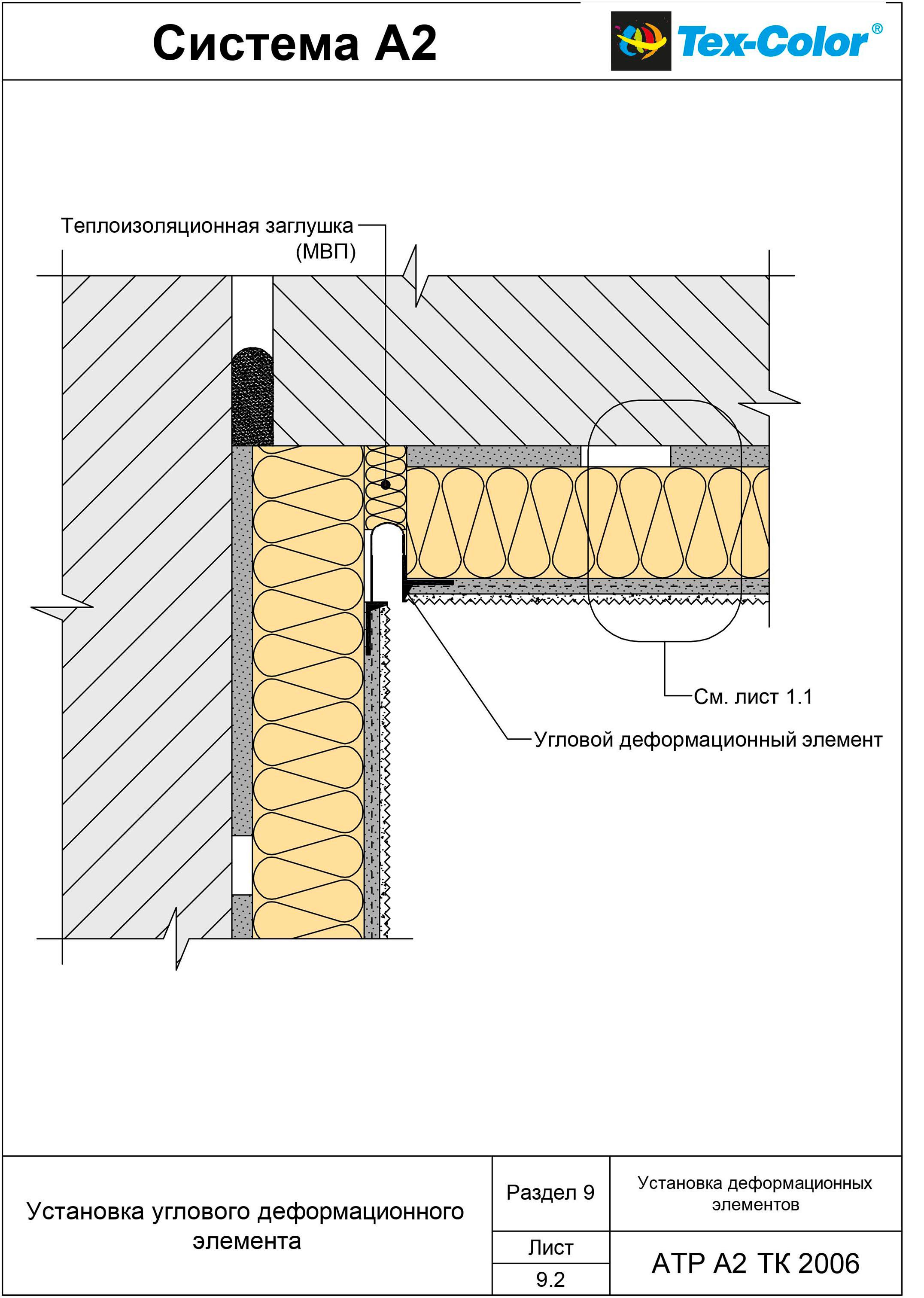

Лист 9.2. Установка углового деформационного элемента

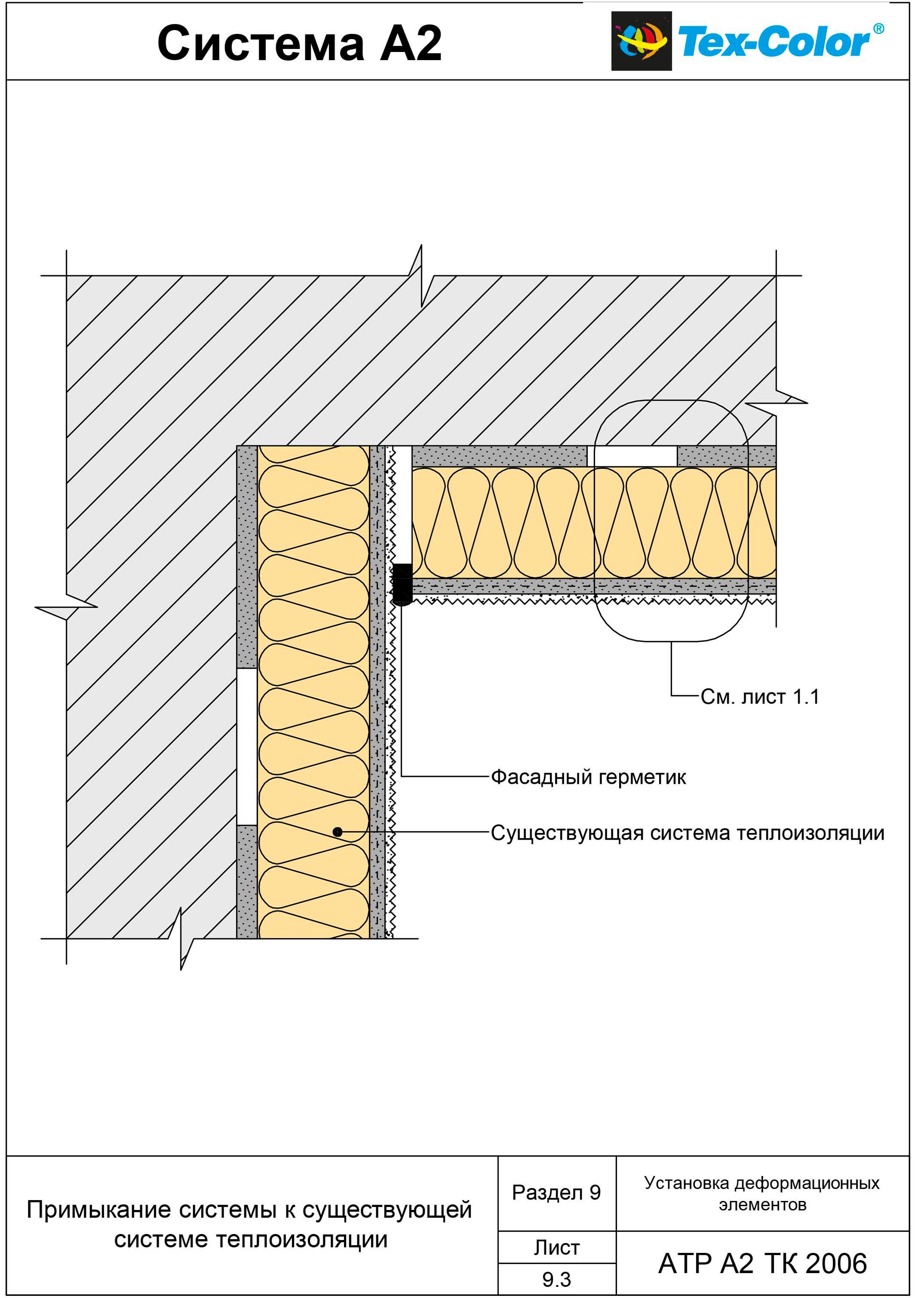

Лист 9.3. Примыкание системы к существующей системе теплоизоляции

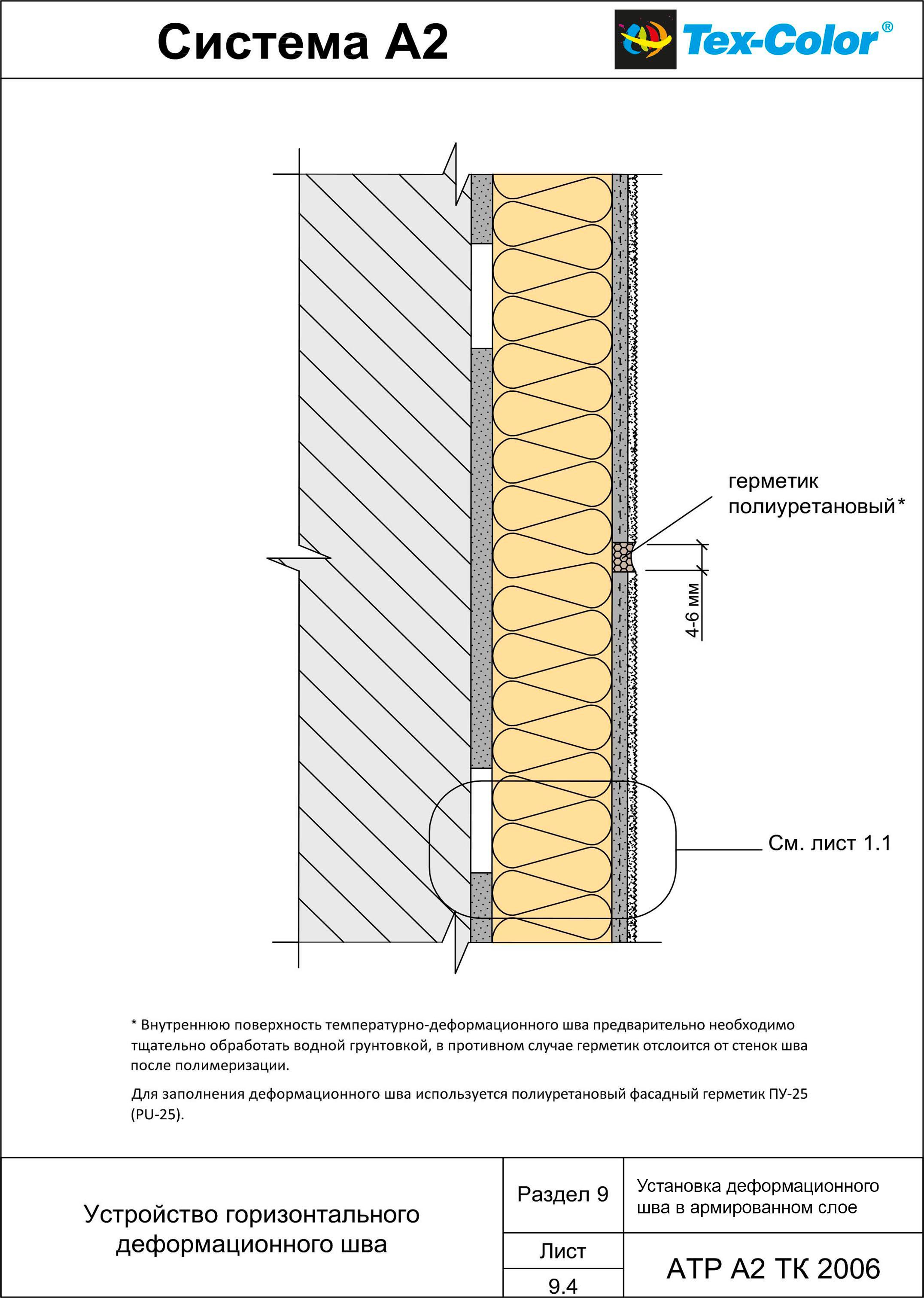

Лист 9.4. Устройство горизонтального деформационного шва

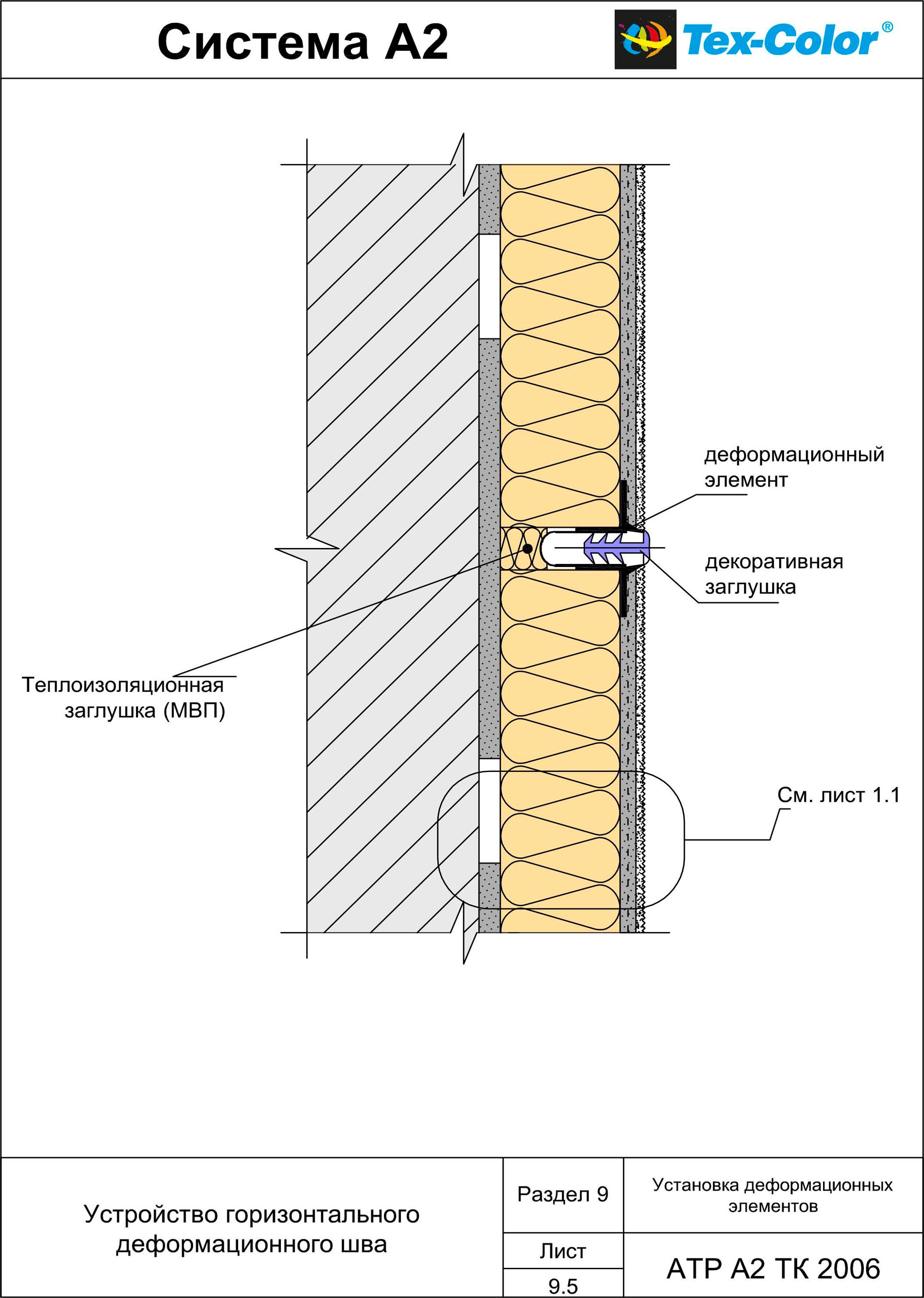

Лист 9.5. Устройство горизонтального деформационного шва

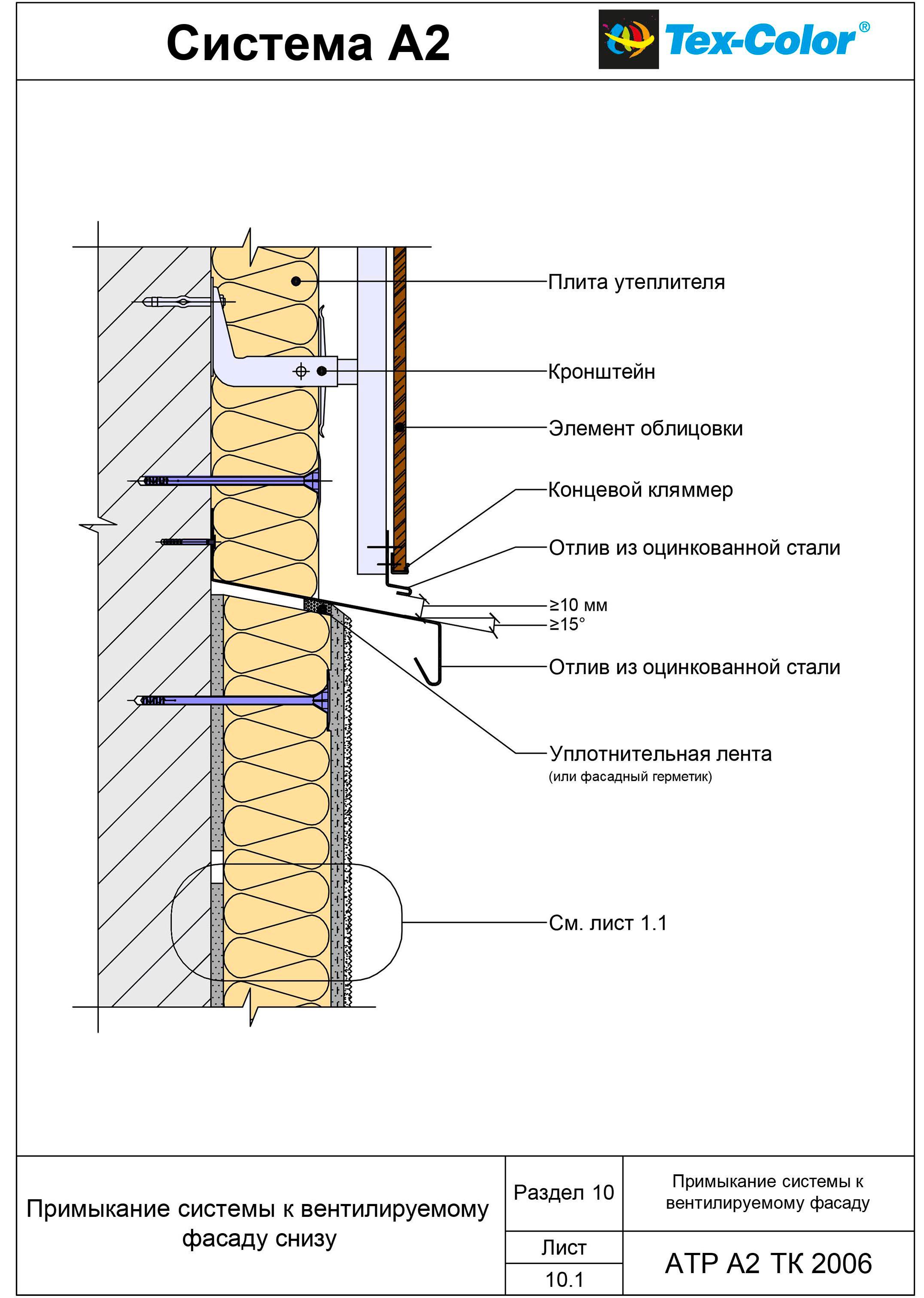

Лист 10.1. Примыкание системы к вентилируемому фасаду снизу

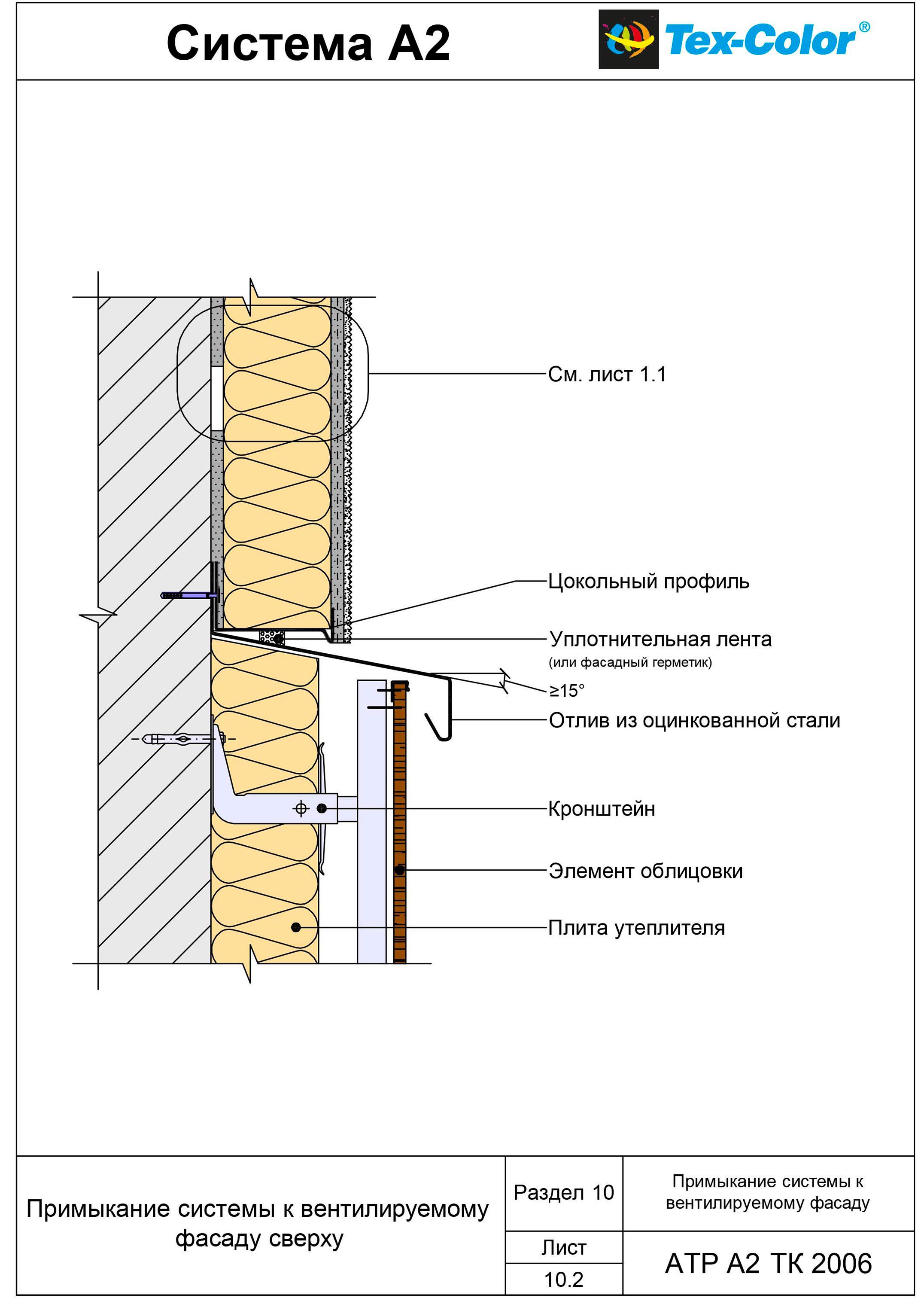

Лист 10.2. Примыкание системы к вентилируемому фасаду сверху

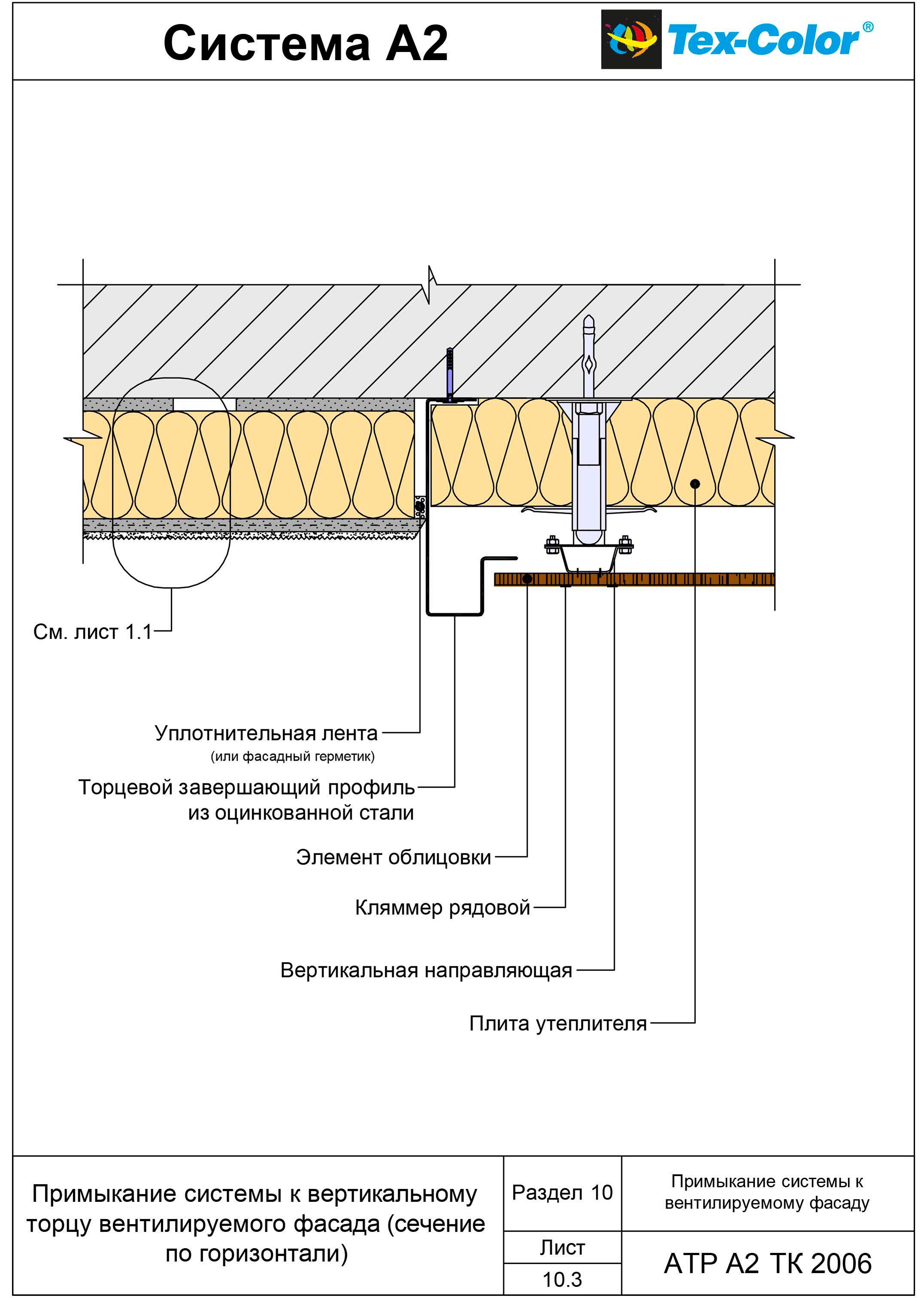

Лист 10.3. Примыкание системы к вертикальному торцу вентилируемого фасада (сечение по горизонтали)

Лист 10.4. Примыкание системы к вентилируемому фасаду на внутренних углах. Вариант 1

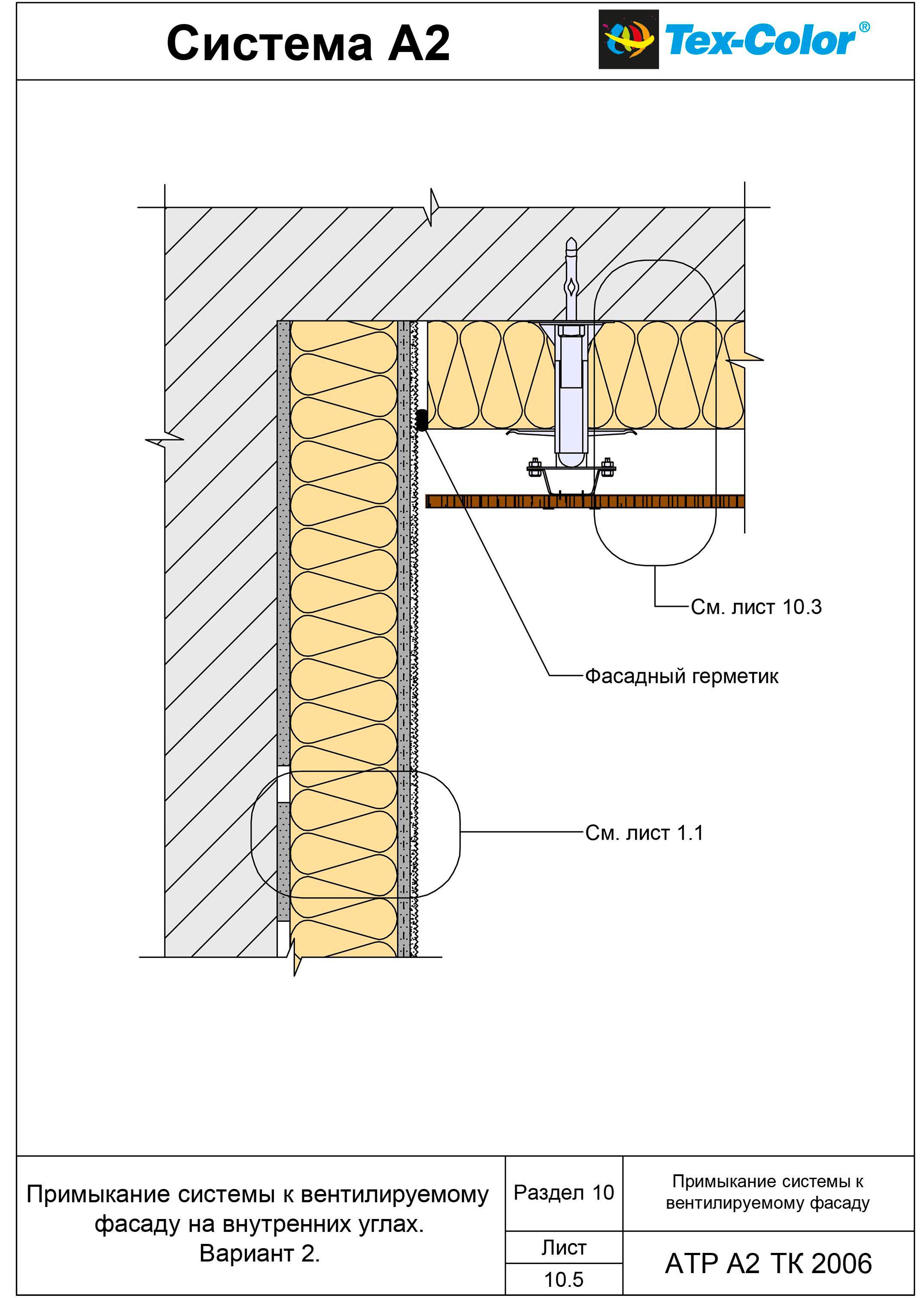

Лист 10.5. Примыкание системы к вентилируемому фасаду на внутренних углах. Вариант 2

Лист 11.1. Установка декоративных элементов фасада. Вариант 1

Лист 11.2. Установка декоративных элементов фасада. Вариант 2

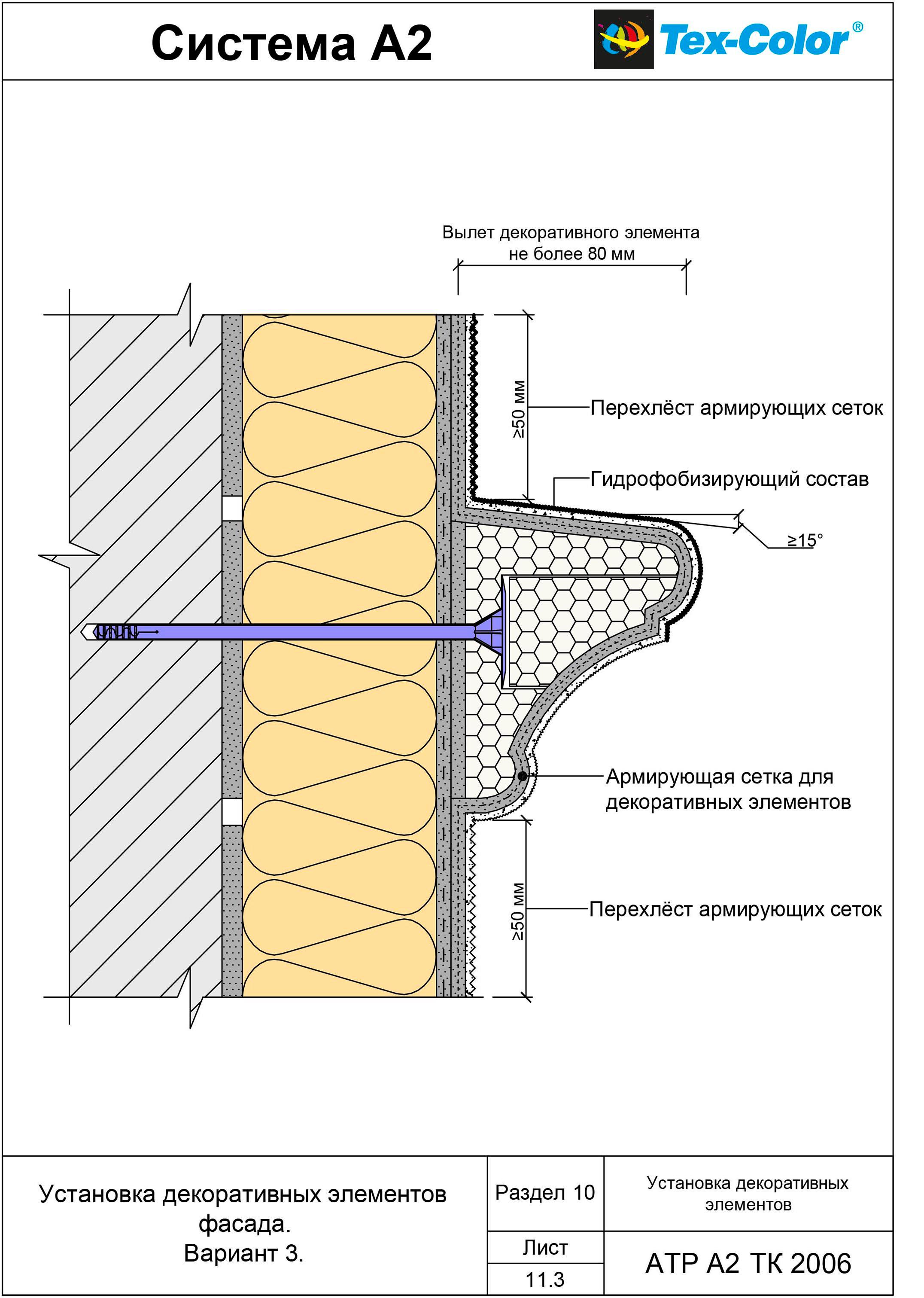

Лист 11.3. Установка декоративных элементов фасада. Вариант 3

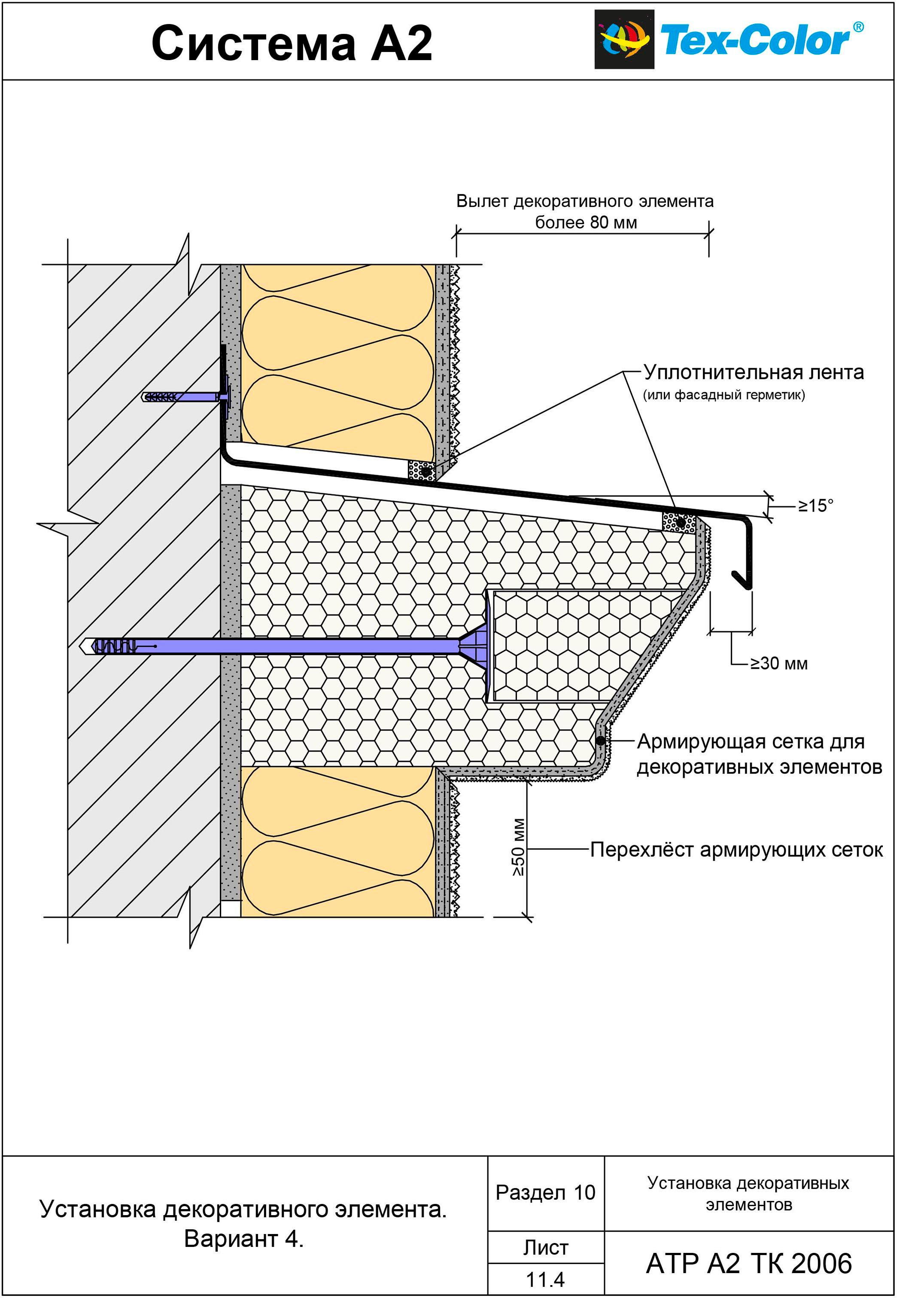

Лист 11.4. Установка декоративных элементов фасада. Вариант 4

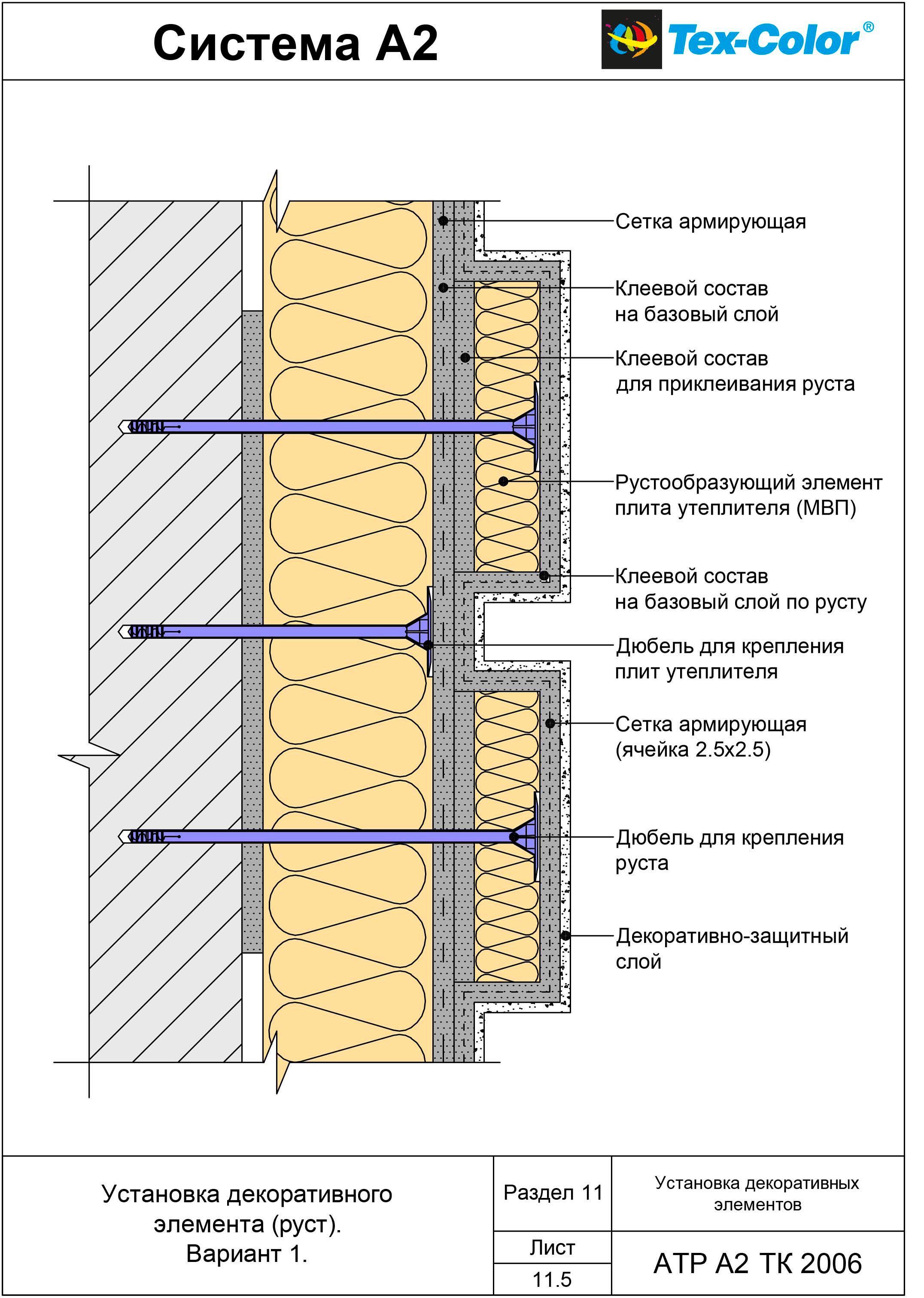

Лист 11.5. Установка декоративных элемента (руст). Вариант 1

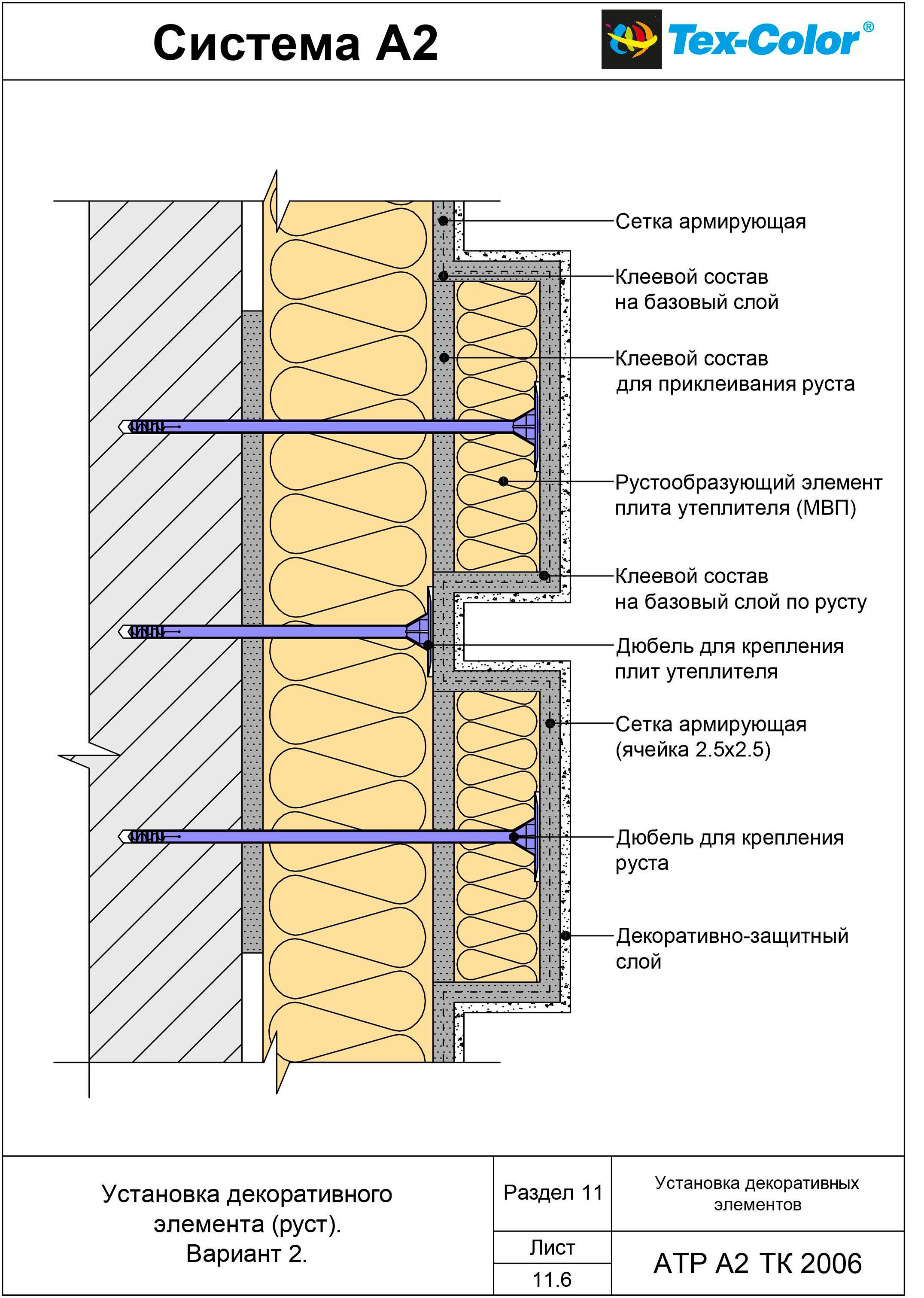

Лист 11.6. Установка декоративных элемента (руст). Вариант 2
